Металлорукав высокого давления с фланцами.



Металлорукав высокого давления с фланцами — это гибкий шланг, изделие в основе которого находится гофра труба из нержавеющей стали AISI 304. Рукав изготавливаются с разными концевыми фланцами как материал так и принципом соединения. Фланцы могут установлены стационарно, без возможности провернуть их вокруг центра оси. Так же могут быть поворотные, что упрощает монтаж. Такие рукава высокого давления с фланцами можно присоединить уже к готовым не поворотным фланцам. Поворотный фланец выполняется из двух фланцев, один из которых обрезается и привариватся. Такой фланец дороже в производстве. Поэтому большинство заказчиков делают заказ МРВД металлорукавов высокого давления с фланцами с одной стороны поворотный фланец, с другой не поворотный. Это дешевле особенно когда фланцы из нержавеющей стали, или спец сплавов 09Г2С ГОСТ 17375-2001, или других. Дешевле всего когда привариваются стандартные стальные фланцы из стали Ст20.

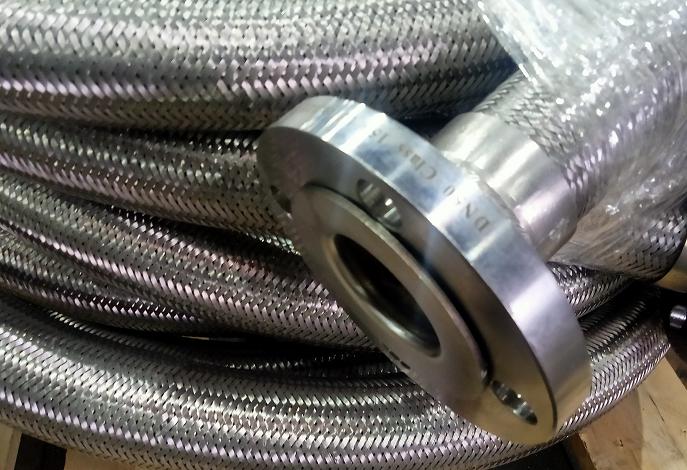

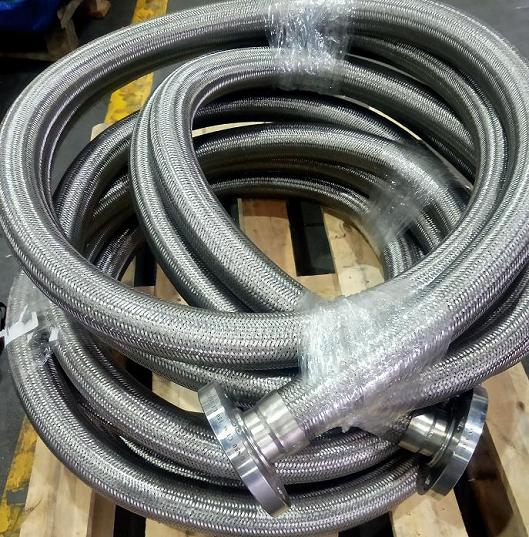

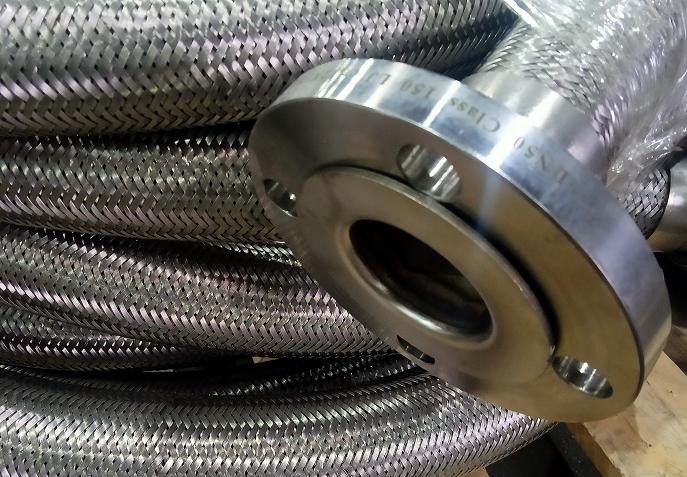

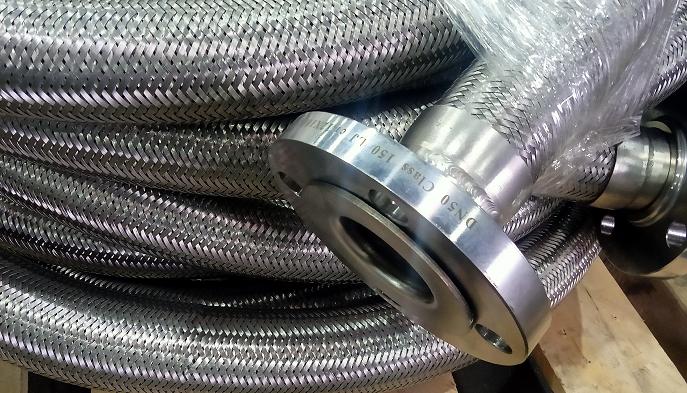

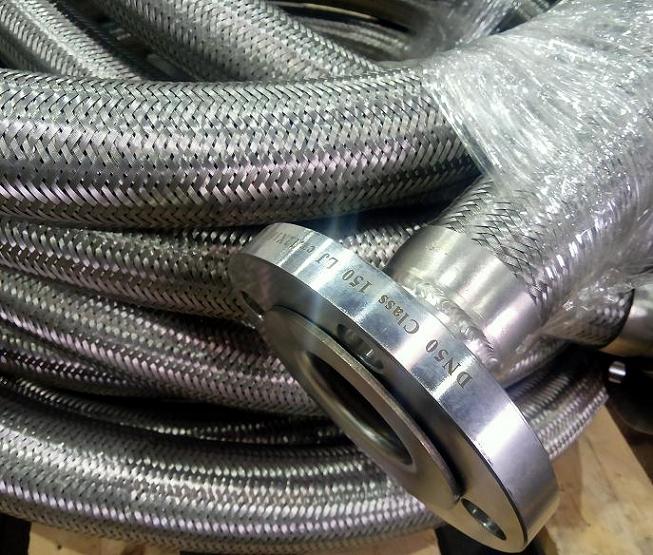

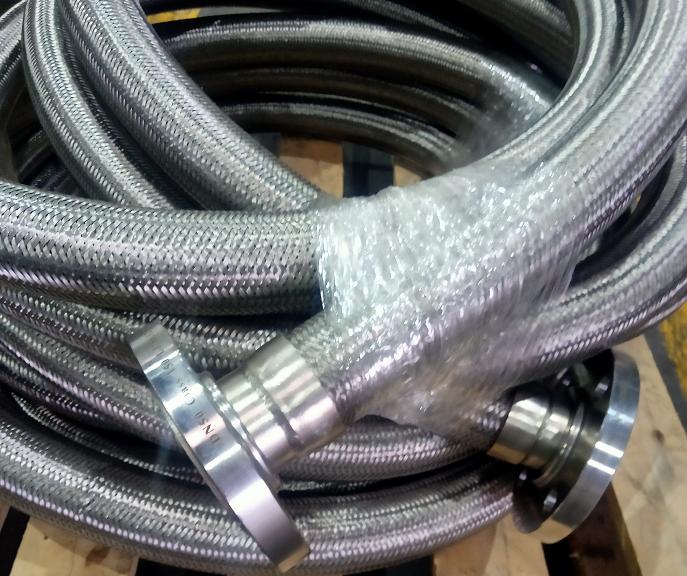

 Металлорукав высокого давления с свободными фланцами.





металлорукав Ду, мм	Нар Ду	Радиус изгиба однокр.	Радиус изгиба цикл.	Вес 1 м в кг	Рабочие давле- ние бар
металлорукав 6	11,10	25	80	0,17	160
металлорукав 8	13,50	32	125	0,19	145
металлорукав 10	15,60	38	130	0,24	105
металлорукав 12	17,50	45	140	0,24	70
металлорукав 16	23,00	58	160	0,31	65
металлорукав 20	28,40	70	170	0,56	58
металлорукав 25	33,70	85	190	0,84	45
металлорукав 32	44,10	105	260	0,96	40
металлорукав 40	52,70	130	300	1,20	32
металлорукав 50	65,70	160	320	1,55	32
металлорукав 65	82,70	200	460	2,23	20
металлорукав 80	100,10	240	700	2,65	20
металлорукав 100	124,60	290	750	4,14	20
металлорукав 125	153,50	500	1000	6,56	18
металлорукав 150	184,00	700	1300	8,30	16
металлорукав 200	237,00	860	1350	11,50	16
металлорукав 250	290,00	1000	1600	16,57	10

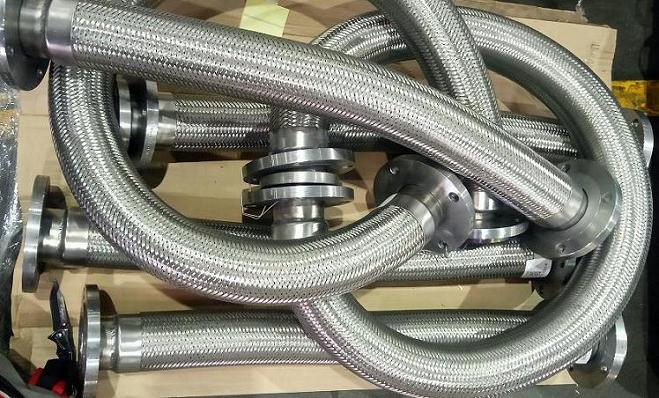

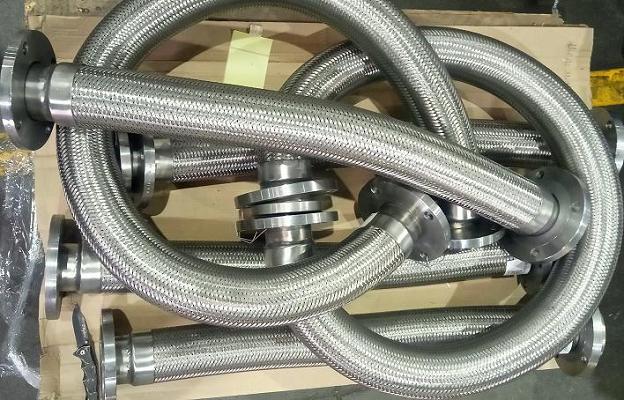

Рукав высокого давления с фланцами.

 Металлорукав высокого давления с не поворотными фланцами.



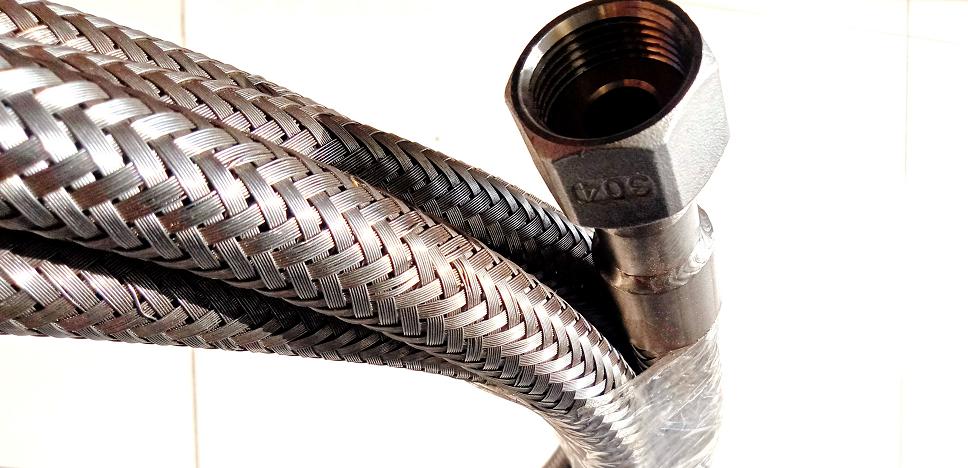

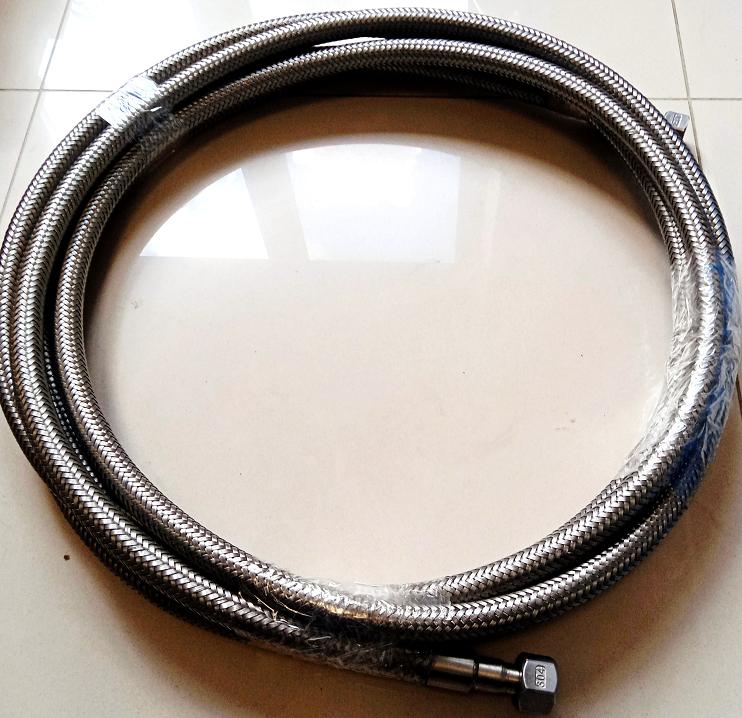

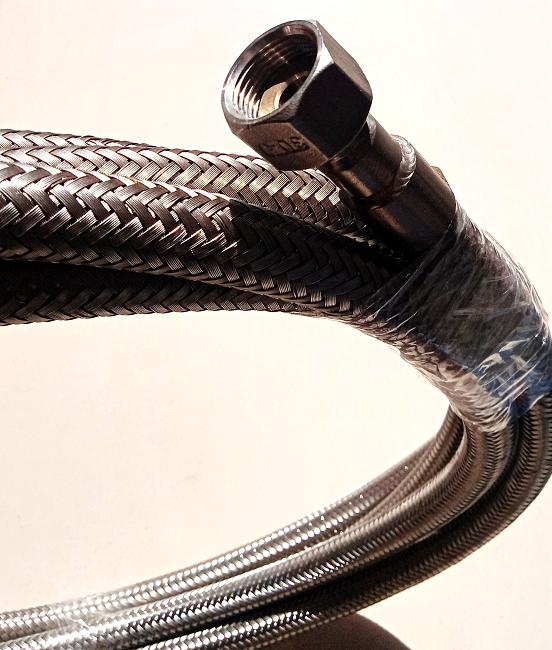

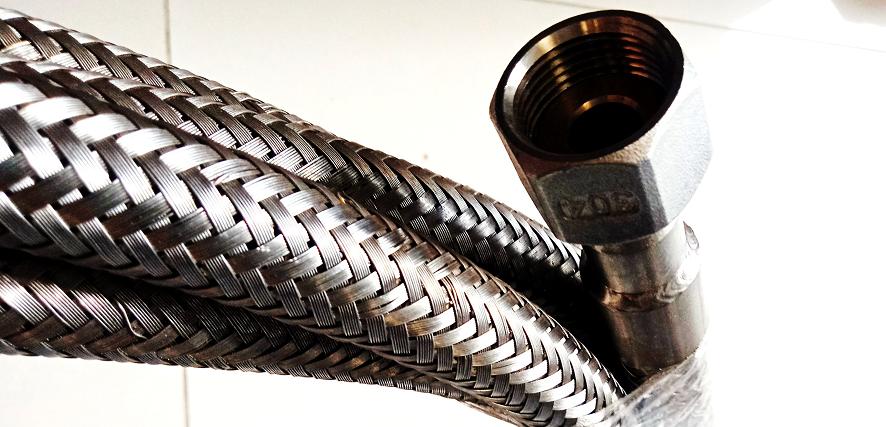

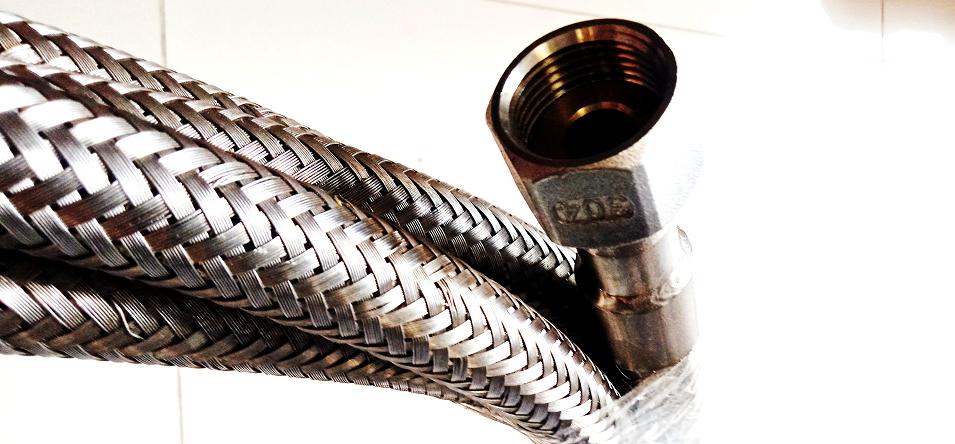

Металлорукав МРВД рукав высокого давления с фланцами из нержавейки, Ст20, 09Г2С, ДУ 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 мм. Металлорукав с фланцами — это гибкий шланг с разъемными соединениями в виде фланцев, разной конфигурации и из разных материалов. Гибкий металлорукав производится из гофра трубы оплетенной по верх проволокой из нержавеющей стали AISI 304. Так же патрубок и обечайка (стакан ) тоже выполнены из нержавейки AISI 304. Марка нержавейки по составу сопоставима советскому нержавеющему сплаву 9Х18Н9, это состав где: первая цифра 9% это углерод, вторая цифра Хром — 18 %, третья Никель - 9 % остальные 64 % это железо. Для этого сплава стали есть ГОСТ в котором прописаны все технические характеристики. Что касается фланцев по кроям металлорукава то это обычно нержавейка, Ст20, 09Г2С. Самый часто востребованный металлорукав с фланцами. Это с одной стороны поворотный фланец на приварном кольце к патрубку из стали Ст20 ГОСТ 33259-2015, с другой стороны не поворотный фланец приваренный не подвижно к патрубку из стали Ст20 ГОСТ 33259-2015. Такая конструкция позволяет рукав высокого давления из нержавеющей стали с фланцами прикрутить к уже приваренным фланцам на трубопроводе и оборудовании. Металлорукава с фланцами не стандартных конфигураций более дорогое и времязатратное производство. К примеру изготовить нестандартный фланец из нержавейки 250 мм, нужно сделать форму вылить заготовку с припусками на дальнейшую обработку. Эту болванку выливают на металлургическом заводе по спец заказу. Потом токарь снимает лишнее по микрону специальным резцом для нержавейки. И лучший способ замены таких металлорукавов высокого давления с фланцами. Это просто обрезать старые фланцы и приварить к ним металлорукав под приварку с приварными патрубками. Это дешевле и быстрее тем более что у фланцев из нержавейки срок службы практически безграничный.

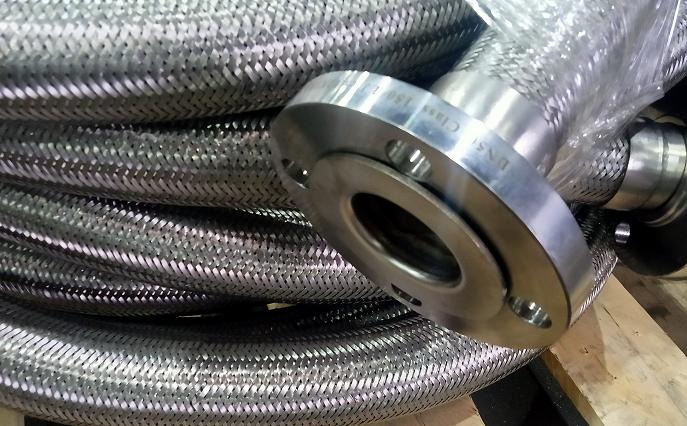

Металлорукав с фланцами.

Металлорукав с фланцами и его технические характеристики это совокупность материала и конструкции РВД рукава высокого давления с фланцами. Сам гибкий шланг изготовлен из нержавеющей стали по ГОСТу 09Х18Н9, по европейскому стандарту AISI 304. Гибкий шланг выполнен в виде сильфонной трубы она напоминает гофру трубу. Для увеличения рабочего давления гофра трубу оплетают поверх нержавеющей проволокой по ГОСТу 09Х18Н9, по европейскому стандарту AISI 304. Но оплетка может быть и в один слой, и в два слоя, и в три слоя. Это связано с рабочим давлением металлорукава с фланцами который нужно изготовить. Количество оплеток с другой стороны уменьшают гибкость изделия. Давление гофра трубы в оплетке обычно указывают в номенклатуре, но давление всего РВД рукава высокого давления с фланцами зависит от концевых соединений которые привариваются к концам этого гибкого шланга. К примеру концы под приварку самые сильные, а БРС кламп самое слабое соединение. Но все разновидности соединений чаще всего выполняются тоже из нержавеющей стали. Поэтому по умолчанию металлорукав производится полностью из нержавеющей стали. А уже другие сплавы металлов идут в основном для удешевления РВД. К примеру если изготовить металлорукав с свободными фланцами из нержавеющей стали или из стали Ст20. То в первом случае цена будет выше в несколько раз. Объясняется это тем что один свободный фланец делается из двух фланцев токарем. Работы с нержавейкой труднее и дороже, плюс сами фланцы из нержавейки сегодня подорожали в разы. Поэтому дешевле применить фланцы из стали Ст20 или стали 09Г2С. Но на небольших диаметрах можно фланцы заменить на резьбу, такой вариант даже с нержавеющими накидными гайками выйдет дешевле фланцев. Но иногда нержавейку заменяют на латунь это связано с применением металлорукава в местах где нужно уброть возможное искрение соединений. Так для подключения к рампе газовых баллонов часто используется латунь и плюс специальные резьбы, гаеки с правой и левой резьбой. Резьбы у таких накидух гаек могут быть дюймовые и метрические 3/4, 1/4, СП 21,8, М30х1,5. Также применяют стальные оцинкованные гайки. Металлорукав с фланцевыми соединениями это огромная разновидность видов и размеров большинство из них выполнены по ГОСТ. Но еще большое ответвление импортных и российских выполненных по ОСТ отраслевым стандартам. Они например встречаются в судостроении, или даже просто у отдельно взятой фирмы например «Транс нефть». Самыми дорогими на сегодня фланцами являются так называемые фланцы шип-паз. Есть ответвление так называемых разъемов БРС быстро разъемные соединения это клампы, камлоки. Металлорукав с гайкой "РОТ" это специальный рукав высокого давления из нержавеющей стали для криогенных систем. Металлорукава с клампами делают на небольшое давлении, да и само кламповое соединение защищает систему от гидроударов. Отдельно можно рассмотреть металлорукава с камлоками. Металлорукава с комлоками или точнее само соединение разбито не только по размерам но и на типы. Типы камлокам присвоили для лучшего подбора, какой именно использовать тип: тип А, тип В, тип С, тип D, тип E, тип F, тип DC, тип DP . Такая классификация металлорукавов с БРС камлоками помогает правильно подобрать тип соединения металлорукава и его ответной части. Мы не будем рассматривать все разновидности соединений но основные это металлорукава под приварку, металлорукава с фланцами, металлорукава с резьбами (штуцер, накидная гайка), металлорукава с американками, металлорукава с БРС. При производстве РВД рукавов высокого давления могут быть дополнительный усложнения, к таким можно отнести пружины для увеличения срока сгибаемых металлорукавов, теплозащита к примеру специальная теплозащита пироджакет (Pyrojacket до + 1650). Так же могут быть приварены переходы для изменения диаметра, или углы для изменения направления потока.





 Рукав высокого давления из нержавеющей стали с фланцевыми присоединениями.



Технические характеристики металлорукавов с фланцами:

• Материал изготовления фланцев основные нержавеющая сталь 12Х18Н10Т , сталь Ст20, сталь 09Г2С-IV.
• Материал металлорукава сильфона, оплетки, патрубка, обечайки AISI 304 (09Х18Н9)
• Диаметр фланцев DN - от 20 мм до 300 мм
• рабочие давление фланцев PN — 1,0 Мпа, PN — 1,6 Мпа
• рабочие давление металлорукава от вакуума до 30 Мпа
• длина цельного металлорукава - от 0,3 метра
• рабочая температура от - 50°C до +600°C
• диаметр сильфона - рассчитывается изначально, размер трубы до механического вдавливания гофр. Он может быть от 6 мм до 300 мм
• минимальный радиус изгиба - 25 мм до 1000 мм в зависимости от диаметра
• длина одной гофры — от 3 мм и зависит от диаметра
• теплопроводность — 17 Вт/м*К

Применение Металлорукавов с фланцами. (сильфонный гибкий шланг в металлической оплётке):

• Нефтегазовая промышленность - для перекачки нефти, газа, ГСМ, топлива, а также других углеводородов который образуются в результате переработки нефтепродуктов и газа.
• Нефтехимическое производство — где проходит производство и перерабатывается соединения полученные после ректификации нефтепродуктов и газа.
• Химическая промышленность - это производство где разнообразные агрессивные среды, даже такие как кислоты и щелочи нужно транспортировать по трубопроводам.
• Энергетика - где металлорукава с фланцами решают вопросы по транспортировке охлаждающих жидкостей, и подаче смазочных материалов для оборудования.
• Машиностроение - там большой парк оборудования с высокими скоростями резки, обработки твердых материалов и для этого нужны трубопроводы для подачи масла. И другое оборудование в цехах где к примеру есть взрывоопасные и горючие материалы применяется сжатый воздух, это безопаснее чем с оборудование на электричестве.
• Судостроение — там трубопроводы находится в воде даже снаружи, для этого применяются металлорукава высокого давления из нержавеющей стали с фланцами из нержавейки.
• Электрогенераторы бензиновые и газовые а также автомобили для удаления выхлопных газов.
• Для систем пожаротушения спринклерных систем.
• Пищевая промышленность это связано с нормативами и применением только из нержавеющей стали.







Конструкция металлорукава с фланцами:

• Сильфон — гибкий шланг из гофра трубы высокого давления из нержавеющей стали AISI 304 российский аналог 9Х18Н9 ( углерод - 9 %, хром - 18 %, никель - 9 %)
• Обечайка — элемент в виде кольца, цилиндра, это короткий отрезок нержавеющей трубы открытой с торцов, он служит для усиления шва сильфонной трубы и оплетки с патрубком. Обечайка производится при помощи вальцевания штрипс из нержавеющей стали долее сваривается.
• Оплетка - оплетает сильфон это проволока из нержавеющей сали, и может быть в один, два слоя, три слоя. Оплетка это усиление металлорукава по повышению давления. Без оплетки сильфон распрямляется и удлиняется. Нагрузка у металлорукавов высокого давления с фланцами идет на удлинение, а оплетка максимально сдерживает нагрузку, и давление на стенки из центра диаметра на стенки металлорукава. Вторичная это защита от механических повреждений.
• Патрубок - отрезок трубы из нержавеющей стали к которому с одной стороны приваривается оплетка, сильфон . На шов одевается обечайка и приваривается. Второй край патрубка остается под сварку фланца. Патрубок основа для приварки фланца.
• Фланец — выделяются множество типов, видов, стандартов. Все стандарты прописаны например в ГОСТах, но даже указывая гост нужно указать тип например тип 01 самый простой плоский, тип 02 свободный на приварном кольце. Еще нужно указать исполнение их 8 например исполнение 4 шип, исполнение 5 паз, исполнение 6 под линзовую прокладку и т.д
