Металлорукав с клампами, камлоками, молочными муфтами и другими БРС быстро разъёмными соединениями.

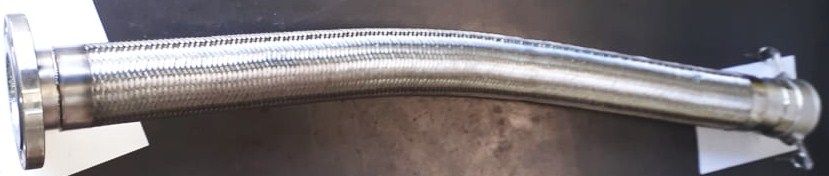

Металлорукав с камлоками.



Металлорукав с камлоками — РВД рукав высокого давления из нержавеющей стали сильфонного вида с БРС быстро разъемными соединениями. Камлоки соединяют металлорукав с цистернами и другими емкостями для перекачками жидкостей. Такой быстро разъемный гибкий шланг нужен в сложных системах перекачки. Такой металлорукав сделан полностью из нержавеющей стали что позволяет его применять в промышленности химической, пищевой, строительной, нефтехимической, сталелитейной, стекольной, машиностроении, судостроении, кондиционерной, авиастроении, ЖКХ, горнодобывающей, электрогенерация. Камлоки могут быть разных размеров и разных типов. Тип камлока это буквенное обозначение, которое соответствует определенной конфигурации:

• Тип A. Подключение камлок ниппель (папа) соединение с системой или оборудованием с внутренней резьбое
• Тип B. Подключение камлок гайка (мама) соединение с системой или оборудованием с наружней резьбой
• Тип C. Подключение камлок гайка (мама) соединение с системой или с оборудованием через штуцер с «елочкой» под шланг с хомутами
• Тип D. Подключение камлок гайка (мама) соединение с системой или с оборудованием с внутренней резьбой
• Тип E. Подключение камлок ниппель (папа) соединение с системой или с оборудованием штуцер с «елочкой» под шланг с хомутами
• Тип F. Подключение камлок ниппель (папа) соединение с системой или с оборудованием с наружней резьбой
• Тип DC. Заглушка с подключение камлок гайка (мама)
• Тип DP. Заглушка с подключение камлок ниппель (папа)

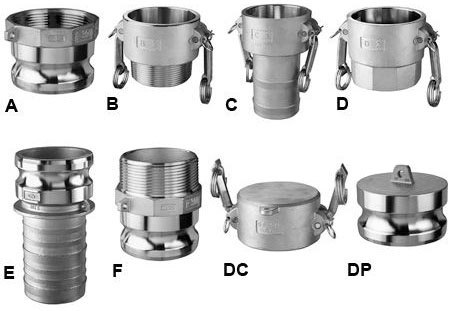

Ниже фотографии типов камлоков:

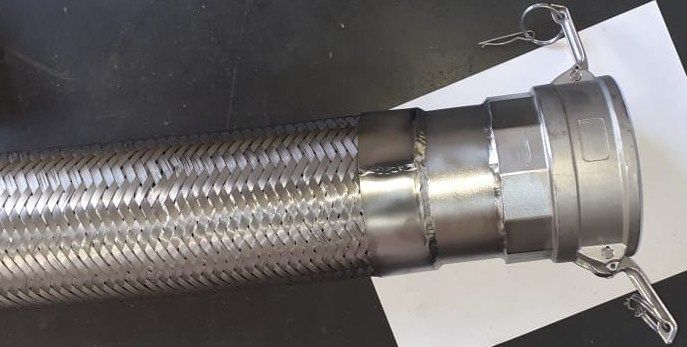

Металлорукав с камлоками, клампами собираются при помощи сварки из нескольких деталей перечислим их ниже:

• Гофра труба — сильфонный металлический шланг из нержавеющей стали AISI 304 (09Х18Н9) с вдавленными механическим способом гофрами (волнами)
• Обечайка — скрученная из нержавеющей полосы кольцо механическим способом, и сваренным в цельную трубу пустотелый целиндр.
• Оплетка — это переплетение проволоки из нержавейки AISI 304 (09Х18Н9) для увеличения технических характеристик по увеличению давления и защита от механических повреждений в 1, 2 слоя, или 3 слоя.
• Патрубок - отрезок трубы из нержавеющей стали AISI 304 (09Х18Н9) которая собирает камлок, с гофра трубой в оплетке. Поверх шва приваривается обечайка.
• Камлок — арматура для быстрого соединения металлорукава к трубопроводу или оборудованию. Камлок относится к БРС быстро разъемным соединениям. Данное соединение работает в паре с ответной частью, и может быть разных размеров и типов. Типы камлоков свели в специальную таблицу, что значительно облегчало подбор нужного вида конфигурации.
• Прокладка — уплотнительное соединение, материал из которого сделана прокладка подбирается под условия применения металлорукава с камлоками.



Металлорукав с камлоками, клампами имеет ряд преимуществ относительно других металлорукавов высокого давления:

• - Температура до 250 градусов (напрямую зависит от прокладки),
• - Возможность перемерзания,
• - Применение с агрессивными средами,
• - Пожаростойкость,
• - Диаметр металлорукава от 6 до 300 мм
• - Работает как компенсатор
• - Работает на сгибание и разгибание
• - Снимает вибрацию оборудования
• - Возможность быстрого соединения металлорукава с клампами и камлоками без ключей и другого инструмента.

В производстве металлорукавов с камлоками, клампами применяются ГОСТ, ТУ, ОСТ и стандарты предприятий, что делает такие изделия высочайшего качества, и увеличивает срок эксплуатации например:

1. Сварка — нормативом для сварщика служит государственный стандарт ГОСТ 1771-76
2. Герметичность — норматив согласно отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.
3. Трубы — для патрубков до диаметра 25 мм стенка не менее 2 мм, от 32 мм трубы от 3 мм, электросварные и цельно тянутые по ГОСТ 10498-82, ГОСТ 11068-81



Металлорукав с камлоками, клампами применяют в разных сферах и производствах перечислим некоторый:

• Нефтегазовая промышленность и производство
• ЖКХ
• Химическая промышленность
• Энергетика
• Машиностроение
• Судостроение
• Электрогенераторы
• Система пожаротушения
• Пищевая промышленность
• Строительство
• Авиастроение



Металлорукав с клампом

Металлорукав с клампом это быстрое соединение, способ соединения прост два фланца стягиваются хомутом через прокладку. Данное соединение обычно рассчитано на невысокое давление до 10 бар. Но в тоже время имеет ряд преимуществ:

• Невысокое рабочие давление работает как предохранитель системы. Он просто при гидро ударе расстегнется чем спасет остальное оборудование.
• Соединение сделано с большой плоскостью соприкосновения, что делает такой вид соединения максимально герметичным.
• Простое обслуживание такого соединения, все участки легко доступные в разобранном виде. Особенно это важно в пищевой промышленности.
• Соединение хотя сделано из нержавейки легкое, и дешевле других соединений.
