Металлорукав внутренняя резьба.

 Металлорукав с резьбой.

Металлорукава с резьбами это огромный ассортимент разновидностей как резьб так и самих фальцев присоединений. Это усиленные гидравлические металлорукава с резьбовыми соединениями и обычные бытовые. У нас на сегодняшний день в трубопроводных системах чаще встречается дюймовые резьбы которые обозначают буквой R или G. Эти два обозначения резьбы относятся к британскому стандарту BSP (British Standard Pipe). Если добовляются к BSP еще P (parallel) то получаем BSPP параллельную резьбу или по другому цилиндрическую обозначаем её буквой G например G 2" это значит цилиндрическая резьба 2 дюйма британский стандарт. Резьба BSPT это коническая резьба и её обозначаем буквой R например R 1 ½" это коническая резьба полтора дюйма британский стандарт. Есть еще американский стандарт NPS - цилиндрическая резьба и американский стандарт NPT — коническая резьба и они не совместимы с британским стандартом. Но есть не толко резьбы, но в накитных гайках есть разные плоскости для сопряжения. Часто нужно чтобы не боло уплотнений а соединялся метал с металом без прокладок. И поэтому есть разные стандарты соединений и типов резьб расписаны в международными организациями стандартизации такими как: ISO, DIN, SAE, BS, ASME, JIS. Рассмотрим стандарты (типы, виды) резьбовых соединений с разными прижимными плоскостями у металлорукавов с гайками:

• 1) DKO-L — стандарты для Европы, СНГ, России. Уплотнение конус прокладка в виде кольца резьба метрическая. Облегченная серия
• 2) DKO-S — стандарты для Европы, СНГ, России. Уплотнение конус прокладка в виде кольца резьба метрическая. Усиленная серия
• 3) JIC - стандарты для США. Уплотнение конус без прокладки резьба дюймовая.
• 4) ORFS - стандарты для США. Уплотнение плоский фальц прокладка в виде кольца резьба дюймовая.
• 5) BSP - стандарты для Европы, СНГ, России. Уплотнение конус, плоская прокладка, сфера дюймовая.
• 6) NPT, NPS - стандарты для США. Уплотнение конус, плоская прокладка, сфера дюймовая.
• 7) JIS — стадарты для фирм Тойота, Коматсу

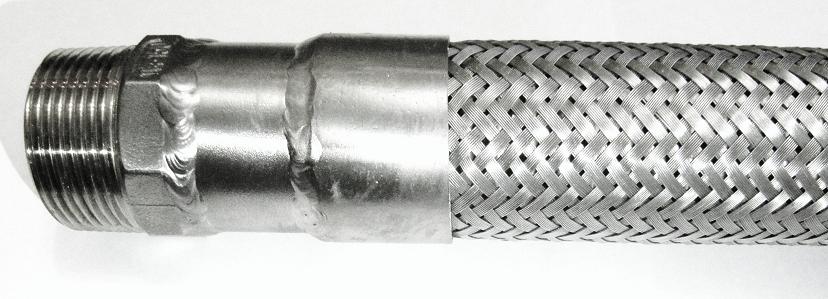

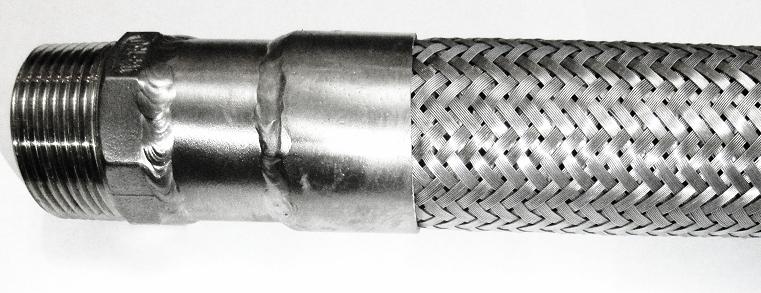

Металлорукава высокого давления из нержавеющей стали с нар. наружней резьбой с обозначением G (резьба BSPP цилиндрическая) и с обозначением R (резьба BSPT коническая). Это приваренный ниппель с шестигранником под ключ не поворотный.

Металлорукав с гайками.

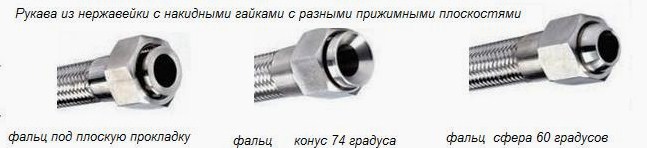

Металлорукава высокого давления с гайками из нержавеющей стали с вн внутренней резьбой обозначение G (резьба BSPP) - это накидные гайки с разными фальцами ( уплотнительными плоскостями ) с уплотнениями плоская прокладка, под конус под 74 градуса, сфера под 60 градусов.

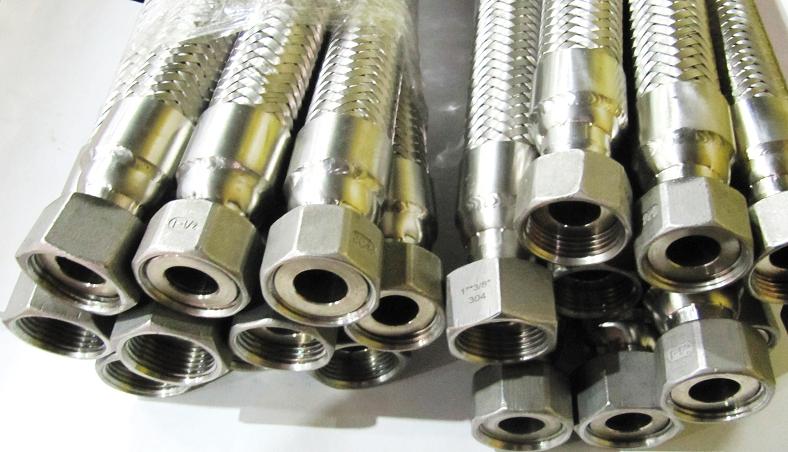

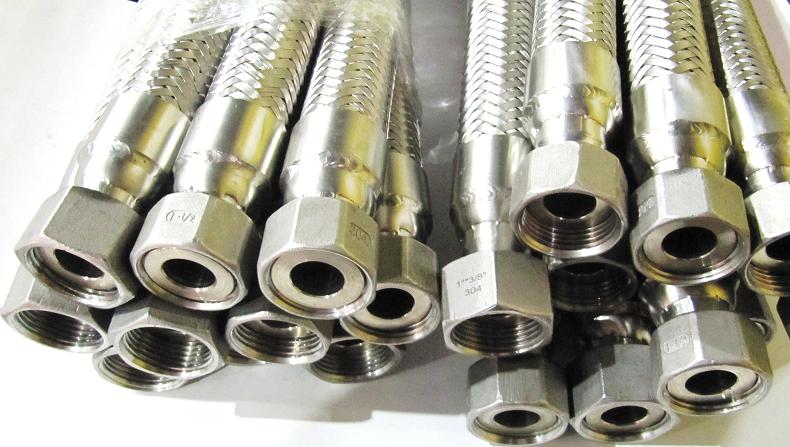

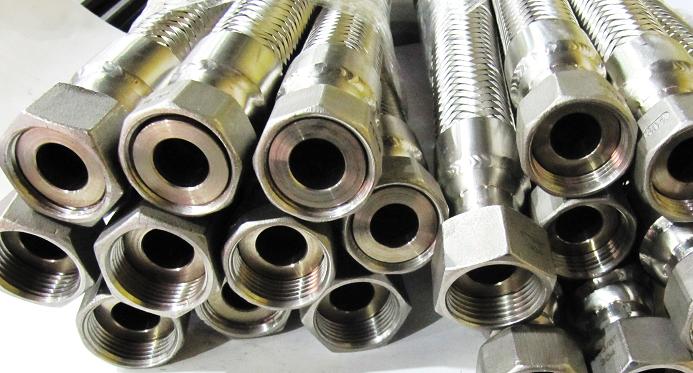

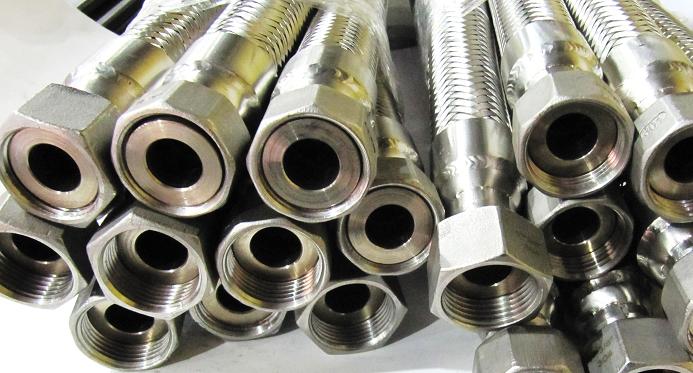

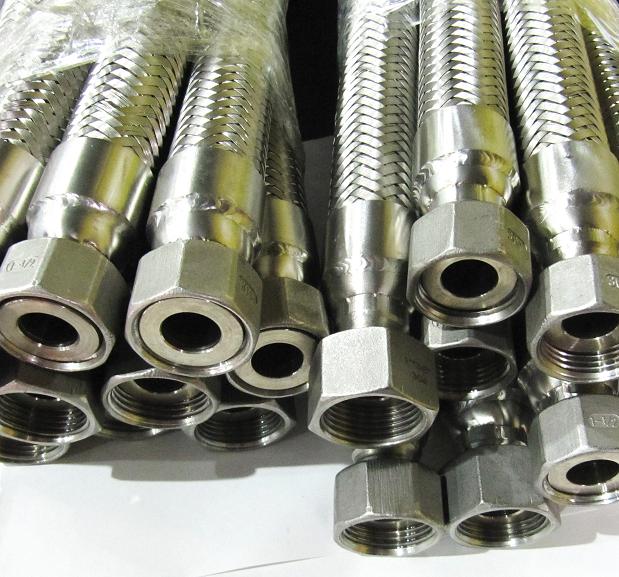

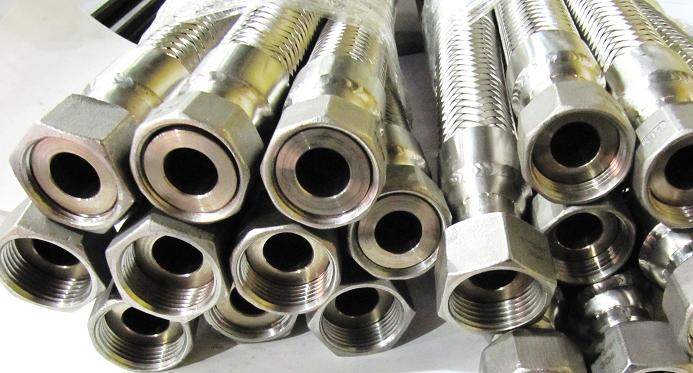

• 1) Металлорукав высокого давления с гайками из нержавеющей стали плоская прокладка.

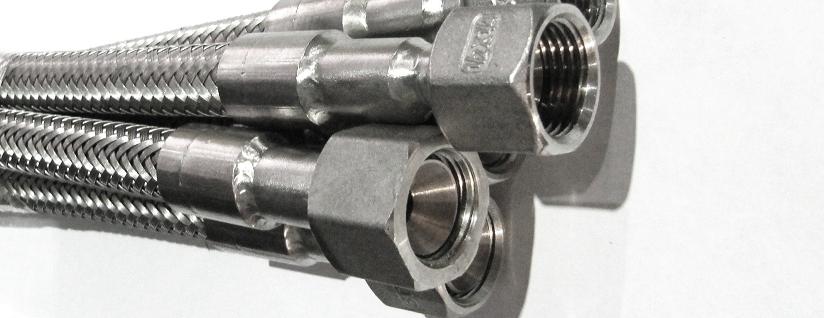

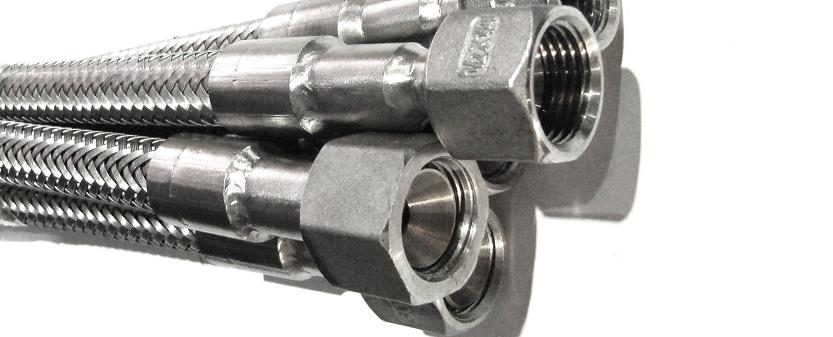

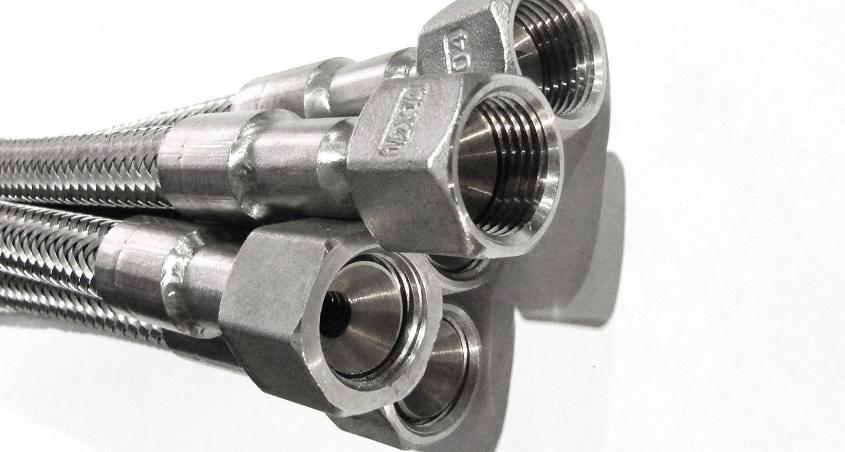

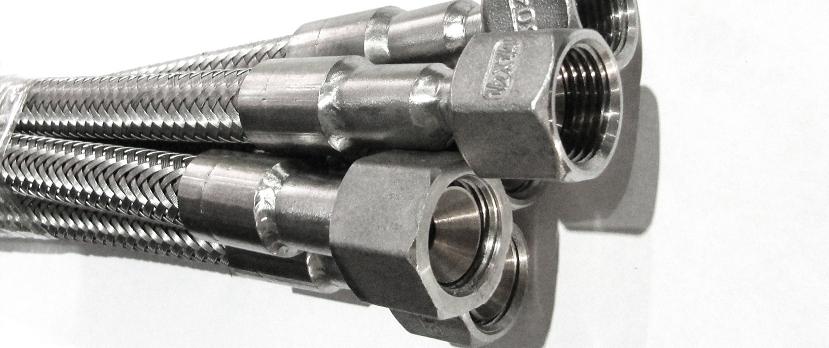

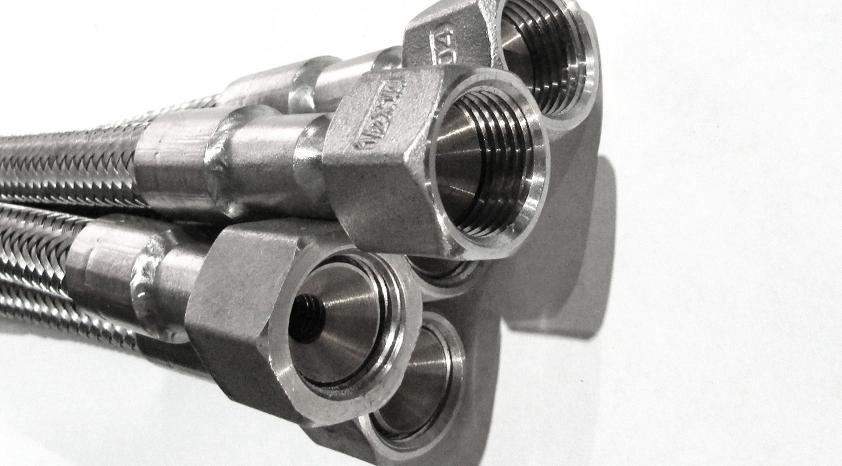

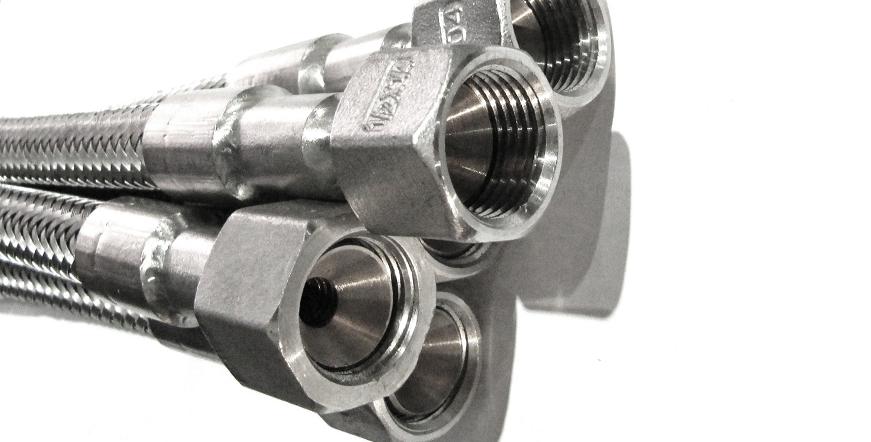

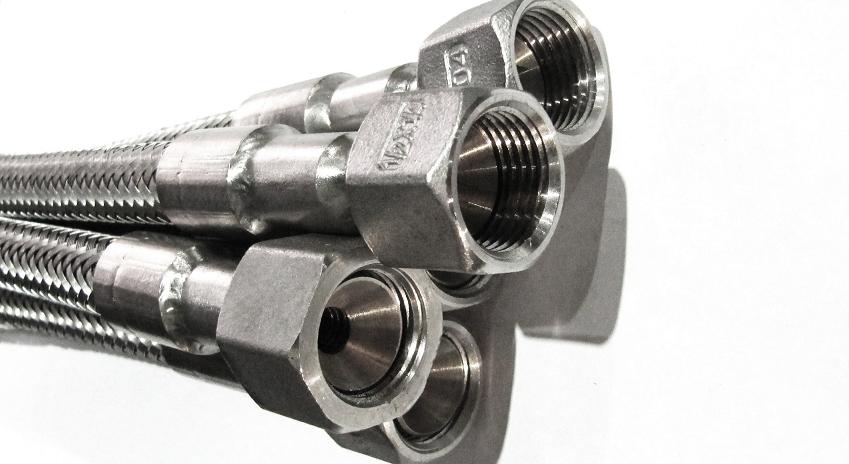

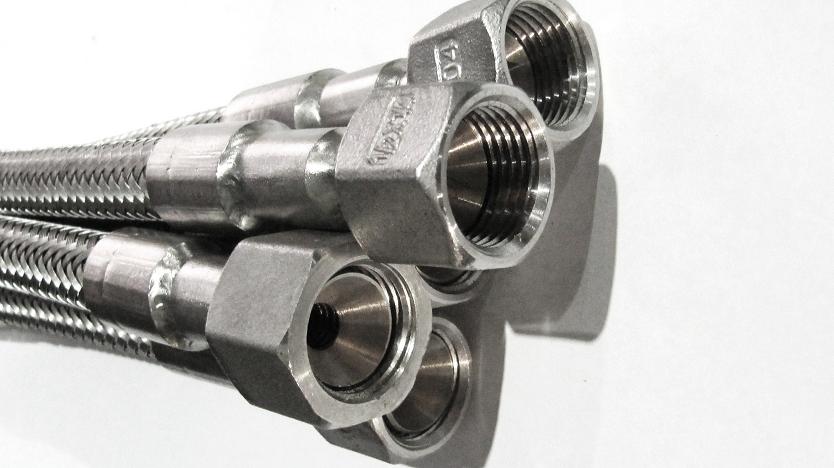

• 2) Металлорукав высокого давления с гайками из нержавеющей стали конус 74 градуса.

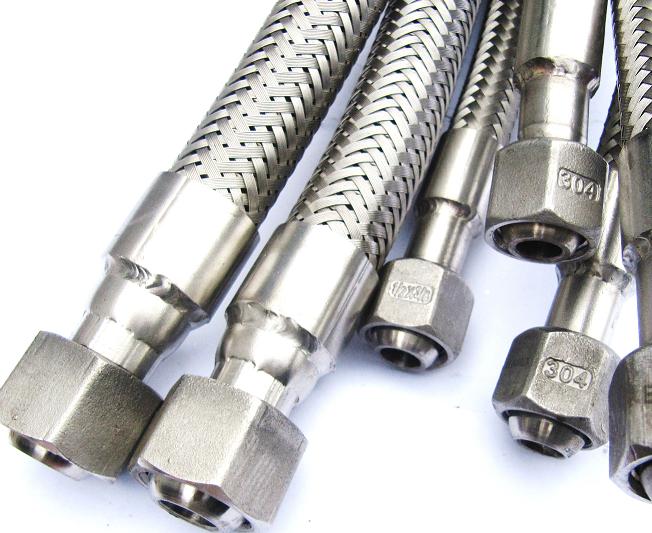

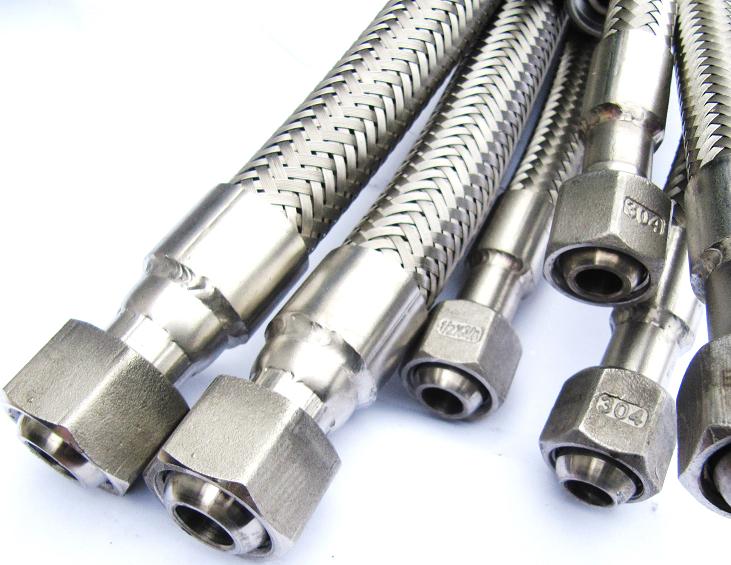

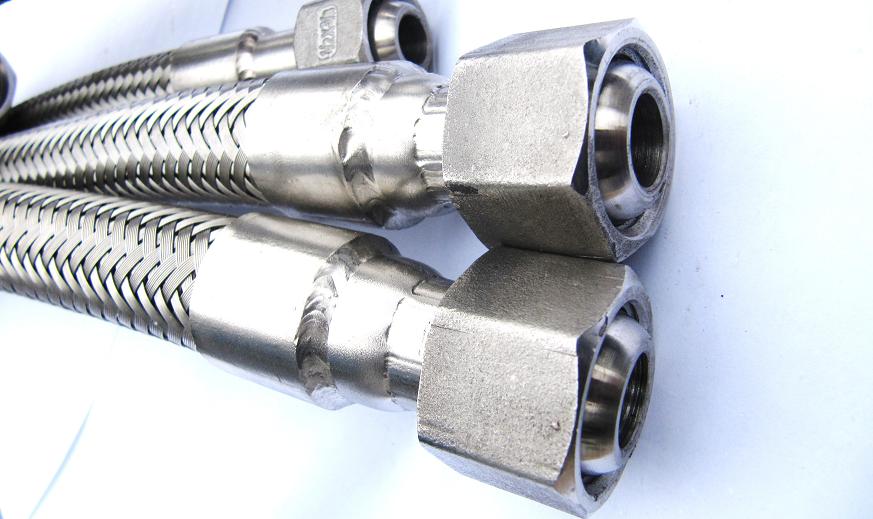

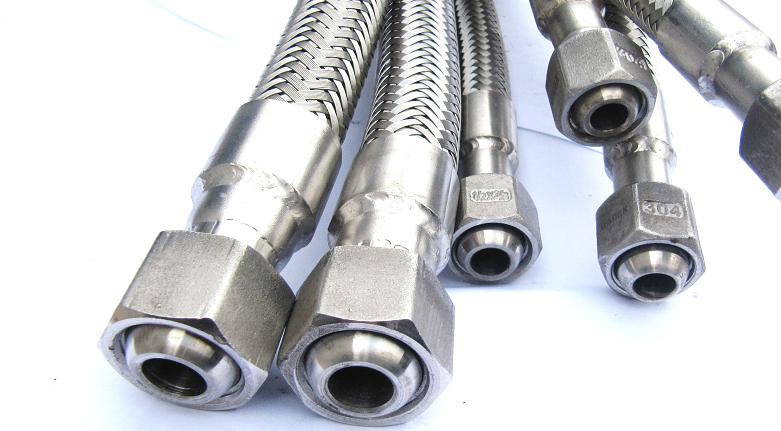

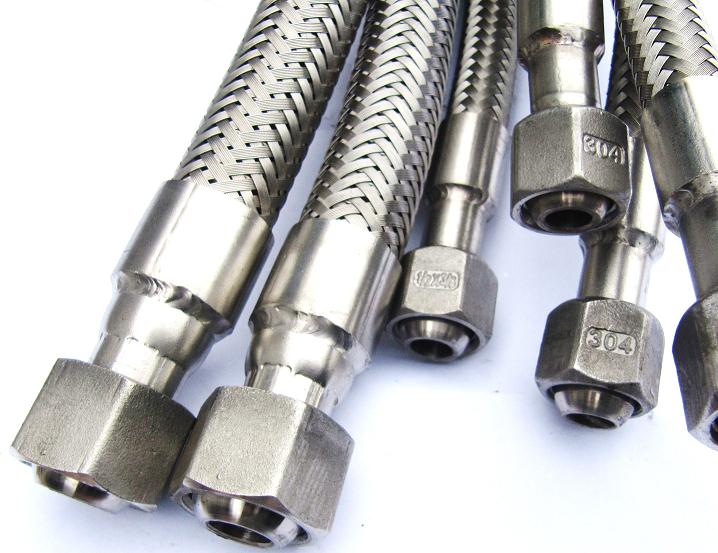

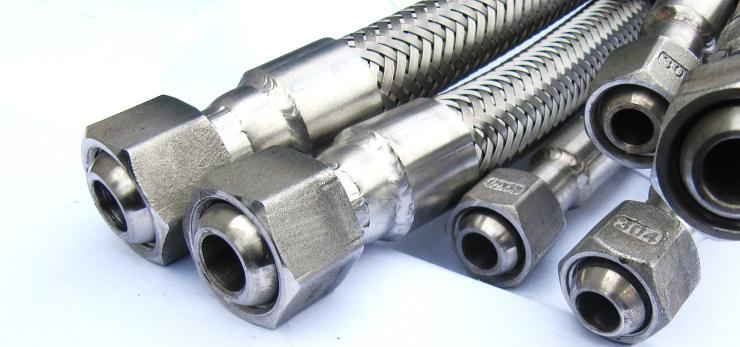

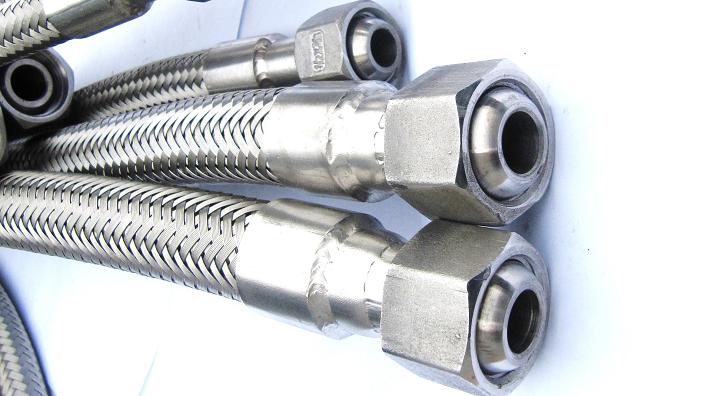

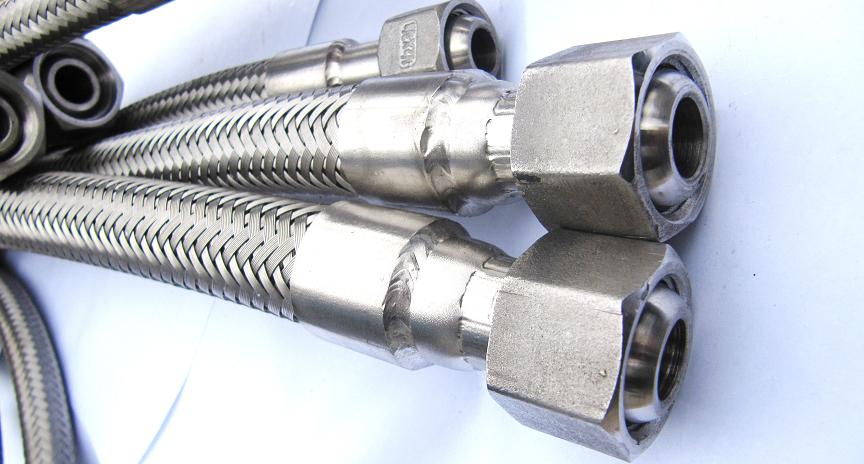

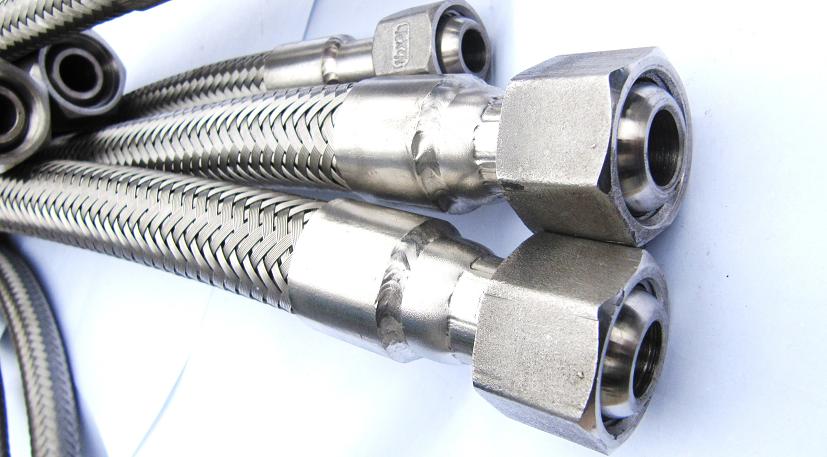

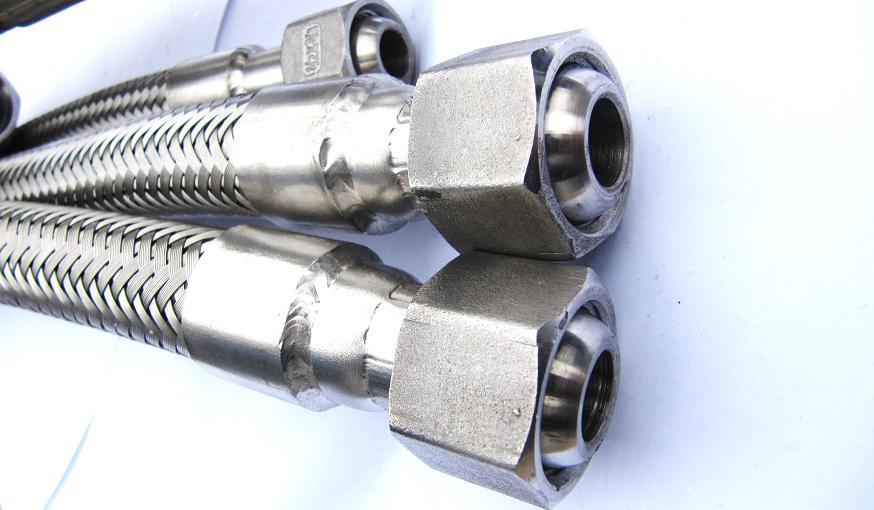

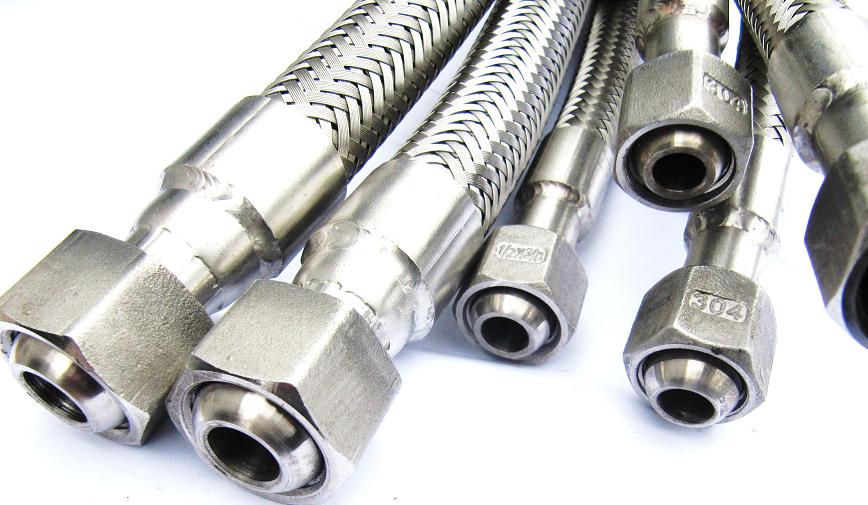

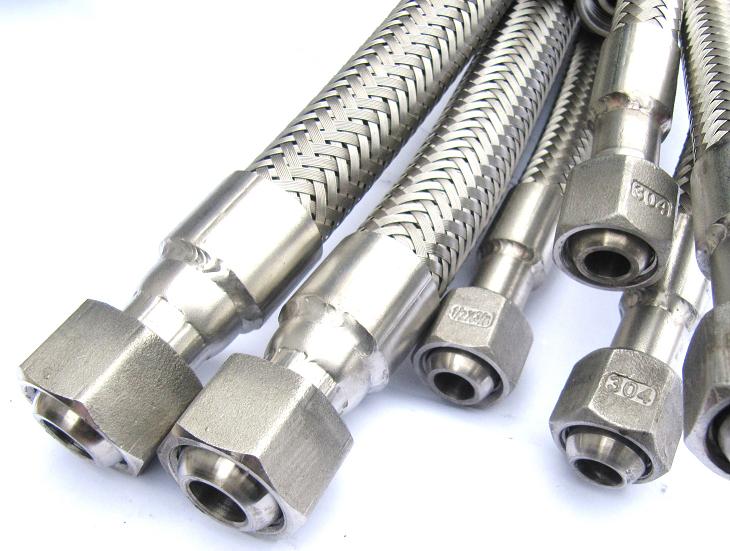

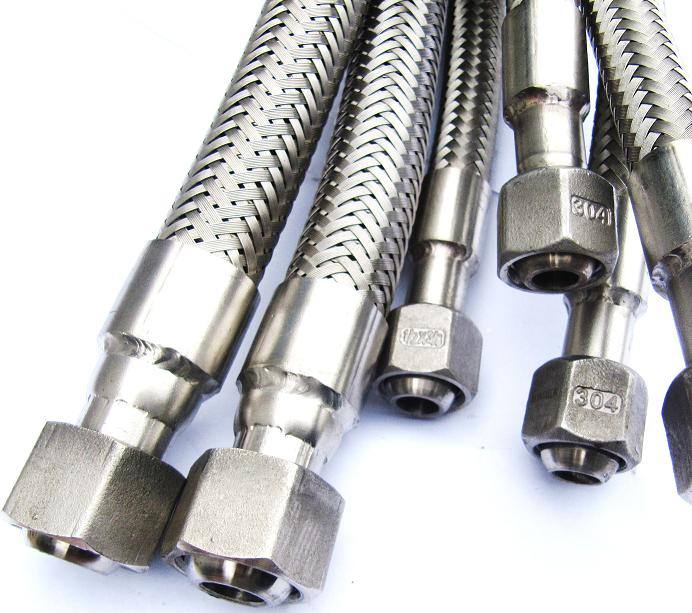

• 3) Металлорукав высокого давления с гайками из нержавеющей стали сфера 60 градусов.



Ниже фотографии металлорукав с нар наружной резьбой R, металлорукав с вн внутренняя резьба G (с накидными гайками) под плоскую прокладку, металлорукав с вн внутренняя резьба G (с накидными гайками) конус 74 градуса, металлорукав с вн внутренняя резьба G (с накидными гайками) сфера 60 градусов,

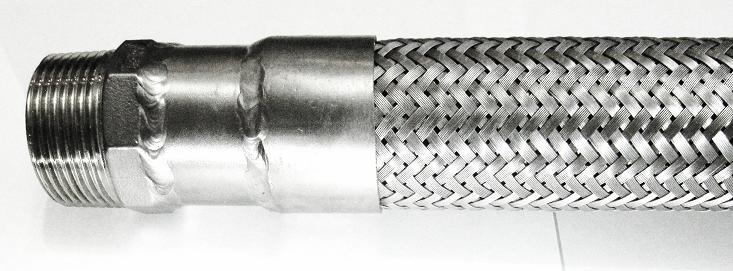

Металлорукав наружняя резьба.





Металлорукав РВД рукав высокого давления вн внутренняя (с накидными гайками) резьба из нержавеющей стали.



Металлорукав высокого давления из нержавеющей стали.

МРВД металлорукав высокого давления это гибкий стальной шланг изготовленный полностью из нержавеющей стали. Расмотрим как изготавливается и из чего сделан металлорукав высокого давления с резьбами для подсоединения таких рукавов. Он производится из гофра трубы поверх оплетенного проволокой в один или несколько слоев. Основное назначение оплетки это сделать металлорукав с максимальными техническими характеристиками по давлению и увеличенному сроку службы. Внутренняя часть металлорукава труба, которая была свернута из полосы метала и сварена, сварной шов производится на специальном оборудованием что делает такое соединение герметичным. Диаметр этой трубы указывается в документах при выставлении коммерческого предложения. Дальше на этой трубе формируются гофры ( складки, волны ) при помощи механического вдавливания во внутрь, что уменьшает внутренний диаметр. После оплетания проволокой гофра трубы, дальше этот сэндвич приваривается к патрубку, штуцеру или ниппелю. Поверх этого сварного узла одевается муфта ( стакан, обейчайка) и приваривается к патрубку, это увеличивает надежность и эстетичность. Дальше приваривается арматура для соединения металлорукава высокого давления из нержавеющей стали к трубопроводу или оборудованию. Одним из основных соединений является резьбовое ( муфтовое ).

Металлорукав РВД рукав высокого давления с резьбами это нр наружная резьба и вн внутренняя резьба. Наружная резьба это не поворотная (стационарная), она изготавливается из части нержавеющего ниппеля с шестигранником под ключ обычно она обозначается R или G. Рукав высокого давления с нр наружней резьбой изготавливается с одинаковым внутренним сечении. Металлорукав вн с внутренние резьбой это участок с заужением. Это получается из за конструкции накидной гайки, резьба гайки больше чем внутри фальц который прижимается при помощи прокладки. Сразу нужно отметить что фальц внутри накидной гайки бывает трёх видов, и при заказе это нужно указывать.

• Первый вид это МРВД металлорукав высокого давления вн внутренняя резьба с накидными гайками под плоскую прокладку.
• Второй вид это МРВД металлорукав высокого давления вн внутренняя резьба с накидными гайками под конус 74 градуса.

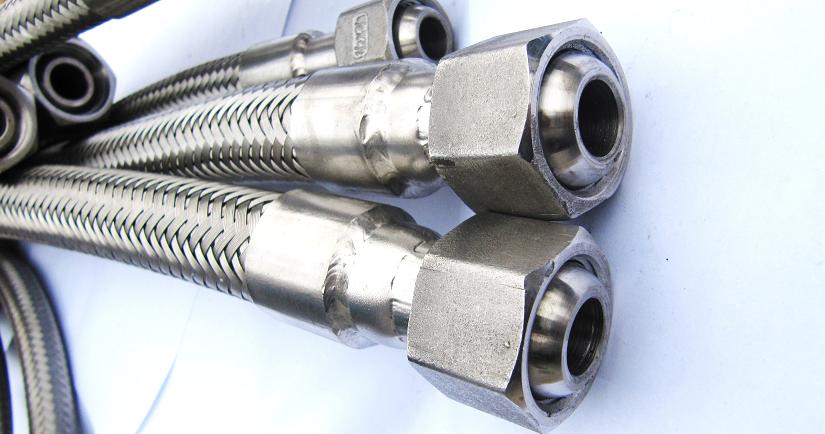

• Третий вид это МРВД металлорукав высокого давления вн внутренняя резьба с накидными гайками под сферу 60 градусов.

Следующий вопрос на который нужно обратить внимание это сама резьба, она может быть:

• правая
• левая
• метрическая
• дюймовая
• цилиндрическая
• коническая

Метрическая резьба это когда измерения производятся при производстве в миллиметрах, и перед ней ставится буква М.

Дюймовая резьба это размеры при производстве берутся в дюймах. Наверное самая часто встречающаяся метрическая резьба например СП 21,8, М30х1,5. С дюймовой резьбой тоже не всё однозначно, есть множество вопросов попробуем на не которые ответить хотя они к металлорукавам напрямую отношения не имеют. И так резьба G или R а стандарт BSP или NPT:

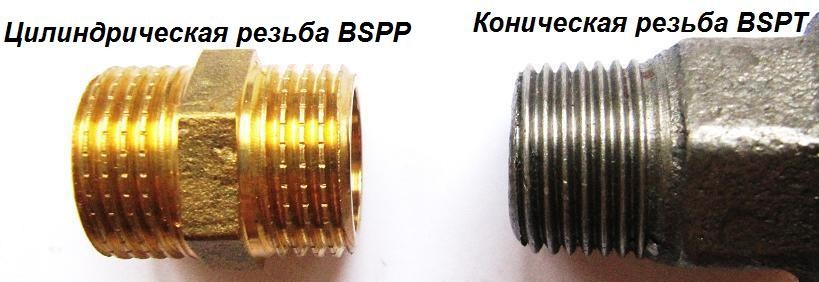

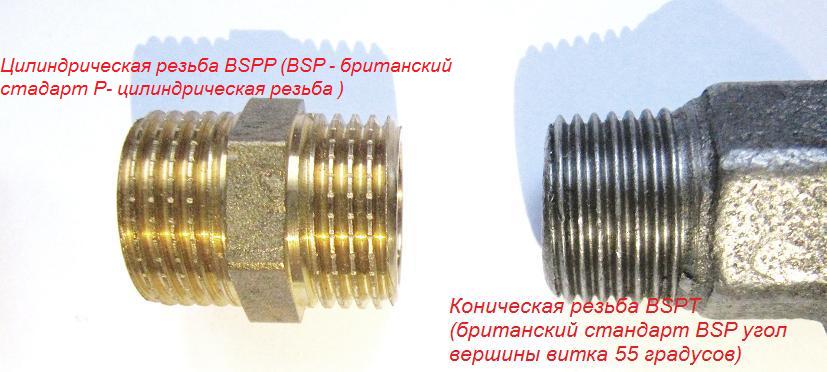

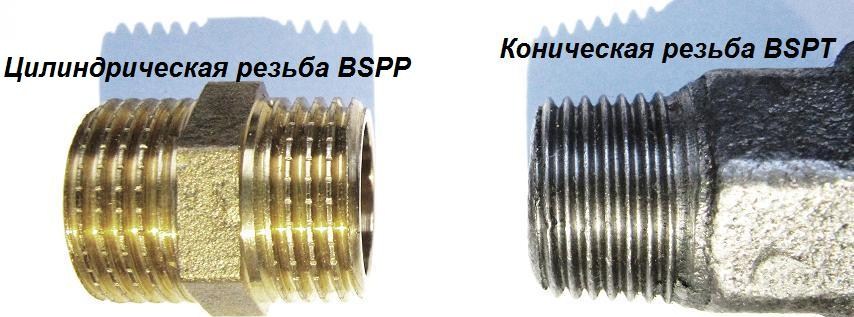

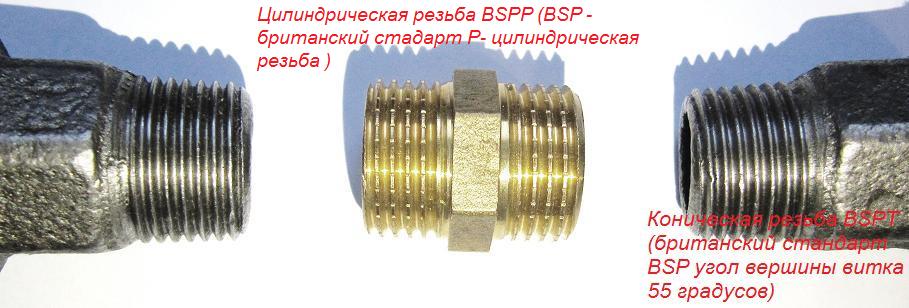

1) Отличие цилиндрической резьбы от конической резьб:

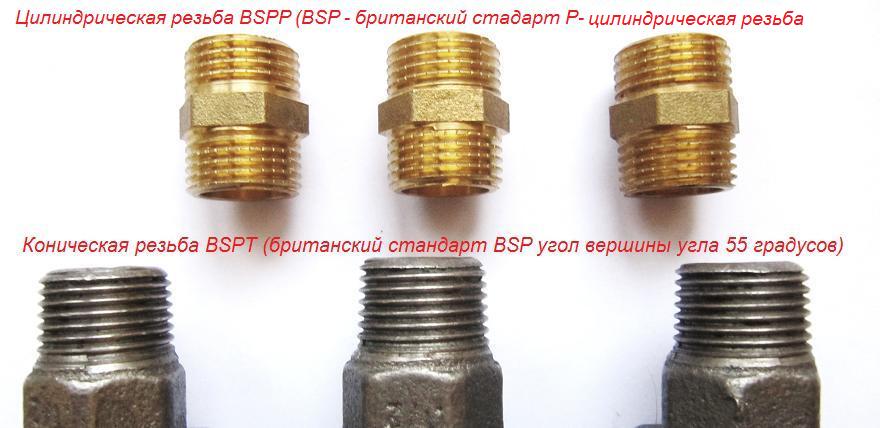

• Цилиндрическая резьба G (BSPP) - это когда каждая нитка резьбы (каждый виток) равны друг другу, встречается чаще и в производстве проще. Буква P это Parallel
• Коническая резьба R (BSPT) - это когда каждая нитка резьбы (каждый виток) неравны друг другу, каждая нитка резьбы с последующим оборотом становится выше. Принцип Коническая резьба это нр наружняя резьба а внутренняя цилиндрическая, при закручивании с каждым витком происходит уплотнение, за счёт натяжения и расклинивания.

2) Отличие резьбы BSP (британский стандарт) от резьбы NPT (американский стандарт):

• резьба NPT, NPS - американский стандарт резьбы где резьба состоит из ниток ( витков, зубчиков ). Каждый виток зубчик в отдельности это равносторонний треугольник с острой вершиной в 60 градусов.
• резьба BSP -британский стандарт резьбы угол вершины витка 55 градусов, поэтому эти две дюймовых резьбы не подходят друг к другу. Еще есть аббревиатуры BSPP и BSPT первые три буквы указывают что это британский стандарт с углом вершины витка в 55 градусов. Последняя буква это P — цилиндрическая резьба, T — коническая резьба.

При монтаже трубопроводных систем все оборудование фитинги, шаровые краны, фильтры, клапана это дюймовая резьба которой мы пользуемся в 90% случаев:

• резьба BSPP это британский стандарт с углом вершины витка в 55 градусов с цилиндрической резьбой например G4", G3", G2", G21/2", G11/2", G11/4", G1", G3/4", G1/2",
• резьба BSPT это британский стандарт с углом вершины витка в 55 градусов с конической резьбой например R4", R3", R2", R21/2", R11/2", R11/4", R1", R3/4", R1/2",

Вопросы который часто встречаются.

Вопрос:

Я замерил резьбу штангенциркулем наружную 41,6 мм это какой диаметр в дюймах?

Ответ:

Это 1 ¼ дюйма а условный диаметр 32 мм.





Вопрос:

А условный диаметр 40 мм сколько дюймов?

Ответ 1 ½ дюйма.



И это согласитесь у обычного покупателя не складывается, почему условный диаметр и фактический это на столько разные размеры. Все просто условный диаметр это произведение размера в дюймах на 25мм ( 1 дюйм равен 25 мм ). Например:

2 дюйма х 25 мм = 50 мм ( условный диаметр 2 дюймов ) а фактический размер наружней резьбы 59,3 мм.

1 дюйм х 25 мм = 25 мм ( условный диаметр 1 дюйма ) а фактический размер нр наружней резьбы 32,9 мм или вн внутренний резьбы 31,3 мм.

Поэтому лучше всего подобрать фитинг или шаровый кран, который накрутится на нужную вам резьбу и указать маркировку этого фитинга или крана. Таким образом мы будем знать что это резьба например 1 дюйм с условным диаметром 25 мм.



Итак давайте разберемся подробно с  G цилиндрической и R конической резьбой. Что касается стандартов то 90 процентов фитингов, шаровых кранов, фильтров, клапанов, задвижек и тд то это британский стандарт BSP. BSPT или BSPP то это первом случае T — означает коническая, а P — цилиндрическая резьба.

Отличие например американского стандарта с вершиной угла витка в 60 градусов от британского стандарта в 55 градусов очень существенно.

• NPT/NPS - американский стандарт вершина угла витка в 60 градусов
• BSP - британский стандарт вершина угла витка в 55 градусов



Британский стандарт BSP и американский стандарт NPT не подходят друг другу.

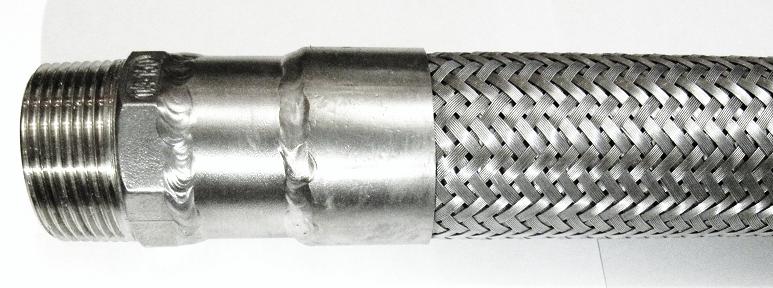

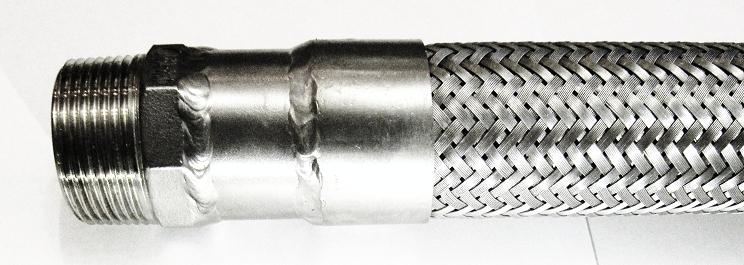

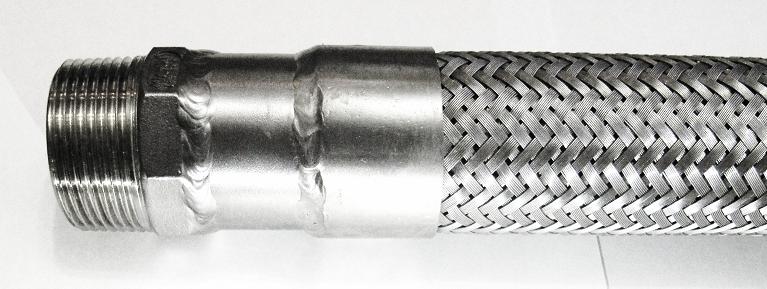

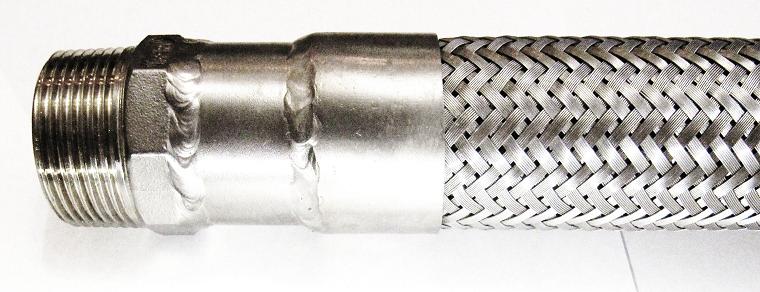

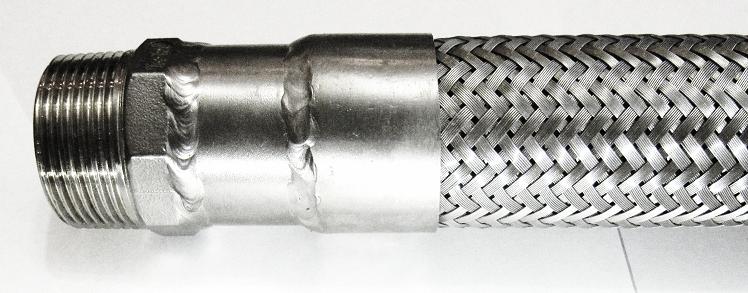

 Металлорукав РВД рукав высокого давления нр наружная резьба из нержавеющей стали.



Металлорукав РВД рукав высокого давления вн внутренняя (с накидными гайками) резьба из нержавеющей стали.

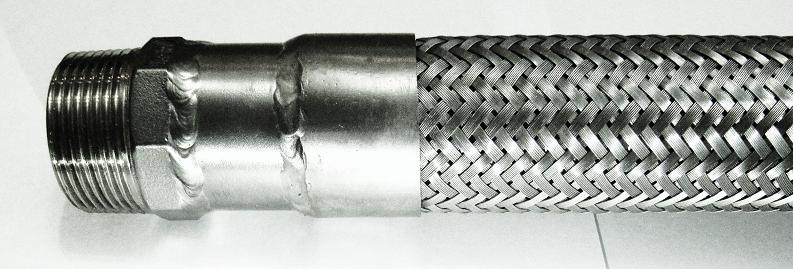

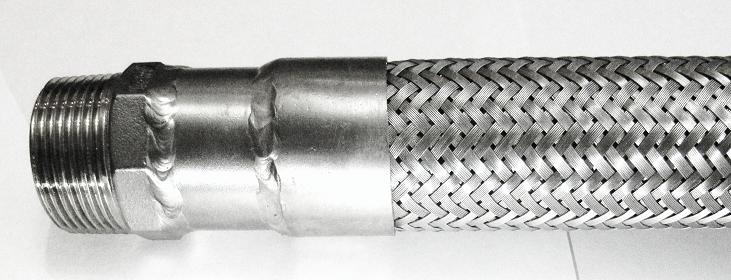

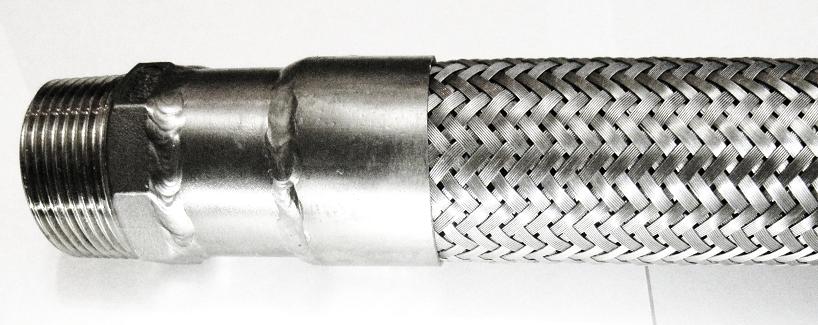

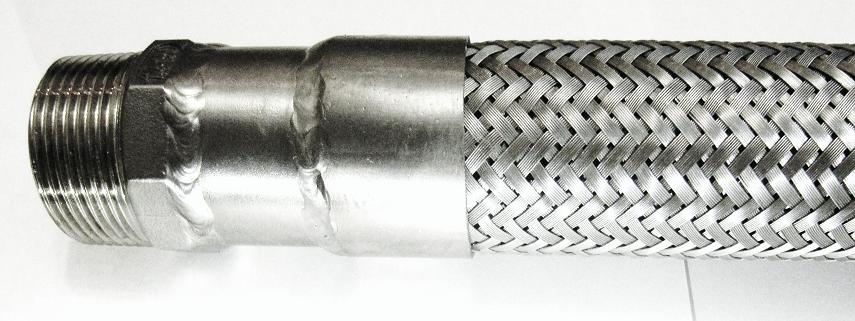

 Металлорукав МРВД рукав высокого давления нр наружная резьба из нержавеющей стали.

Металлорукав РВД рукав высокого давления вн внутренняя (с накидными гайками) резьба из нержавеющей стали.

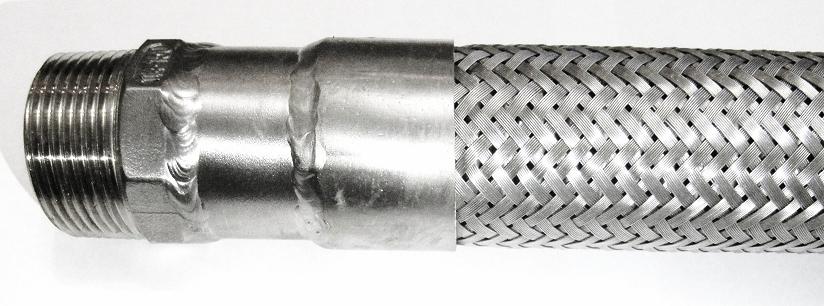

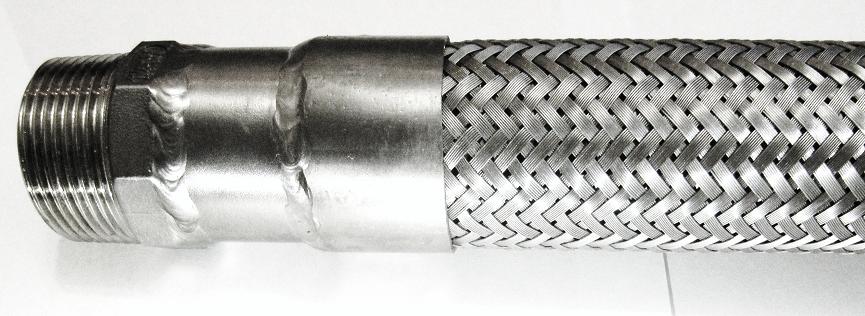

 Металлорукав РВД рукав высокого давления нр наружная резьба из нержавеющей стали.



Металлорукав РВД рукав высокого давления вн внутренняя (с накидными гайками) резьба из нержавеющей стали.





Металлорукав РВД рукав высокого давления вн внутренняя (с накидными гайками) резьба из нержавеющей стали.

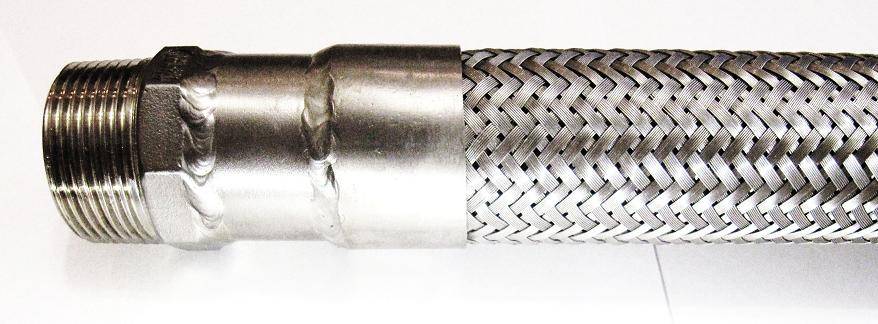

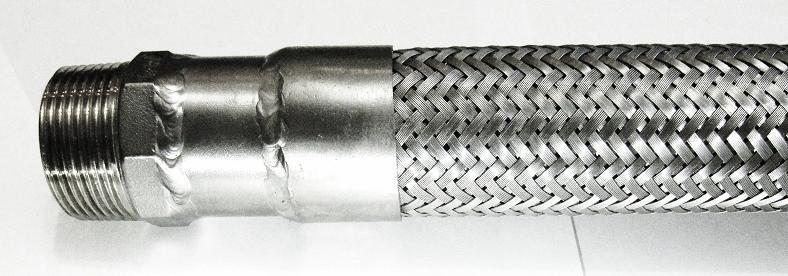

 Металлорукав РВД рукав высокого давления нр наружная резьба из нержавеющей стали.



Металлорукав РВД рукав высокого давления вн внутренняя (с накидными гайками) резьба из нержавеющей стали.





Металлорукава с резьбами общие технические условия для всех видов:



• - высокие температуры до 250 градусов (показатель по уплотнению),
• - использование с агрессивными средами,
• - высокая степень пожаростойкости,
• - низкое и высокое давление,
• - диаметр металлорукава от ½ дюйма до 4 дюймов
• - работает как компенсатор
• - работает на сгибание и разгибание
• - компенсируют вибрации оборудования
• - соединение с резьбами с накидными гайками применяют как узел для разъёмного соединения по факту это пол американки. Но нужно уделить особое внимание к резьбе и плоскости уплотнения.



Для производства металлорукавов с резьбами применяют государственные, отраслевые и стандарты предприятий например:

• Сварка — производится квалифицированными сварщиками в среде из облака инертного газа аргона, данный норматив применяются по государственным стандартам ГОСТ 1771-76
• Герметичность — проверяется на специальном оборудовании отделом технического контроля ОТК согласно отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.
• Трубы — используются для патрубков со стенкой не менее 2 мм до диаметра 25 мм с 32 мм трубы от 3 мм, эти электросварные и цельно тянутые применяются от поставщиков по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81

• Резьбы внутренние и наружные, левые и правый, метрические и дюймовые, конические резьбы и цилиндрические. Который могут быть выполнены по разным стандартам.





Применение

Металлорукав высокого давления с резьбами применяют в производстве и отраслях:

Нефтегазовая и нефтехимическая промышленность и производство — для транспортировки углеводородов их производных.

ЖКХ — для подсоединения насосного оборудования для снятия вибраций.

Химическая промышленность — для соединения оборудования работающего с агрессивными жидкостями и газами.

Энергетика — охлаждение и передача теплоносителя.

Машиностроение — трубопроводы для подачи масло.

Судостроение — для откачки воды, для подачи топлива.

Электрогенераторы — отвода выхлопных газов из помещения от бензиновых или дизильных генератор.

Система пожаротушения — спринклерные системы и системы подачи воды к гидрантам.

Пищевая промышленность — подача пара для оборудования консервирования или стериализации.

Строительство — перекачка бетонных смесей на железобетонных заводах.

Авиастроение — в двигателях или подачи топлива .

Кондиционирование, и холодильное оборудование — для систем охлаждения или систем нагрева.

Оборудование для бытовых услуг — подача пара в химчистках для гладильного оборудования отпаривание.

Горнодобывающие предприятия — откачка шлихты, подача воды для грохотов.
