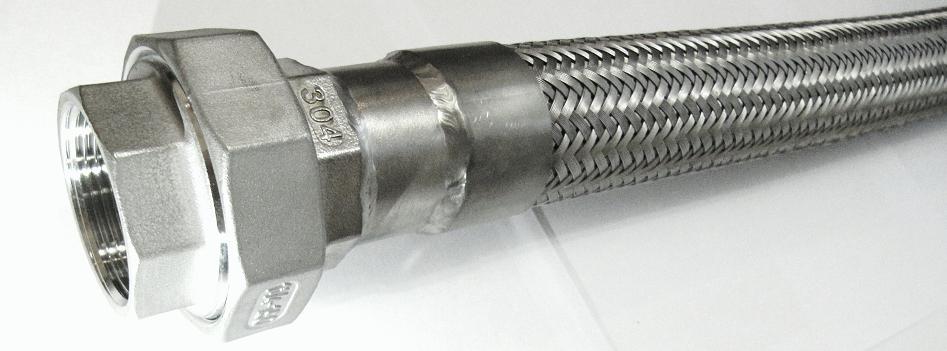

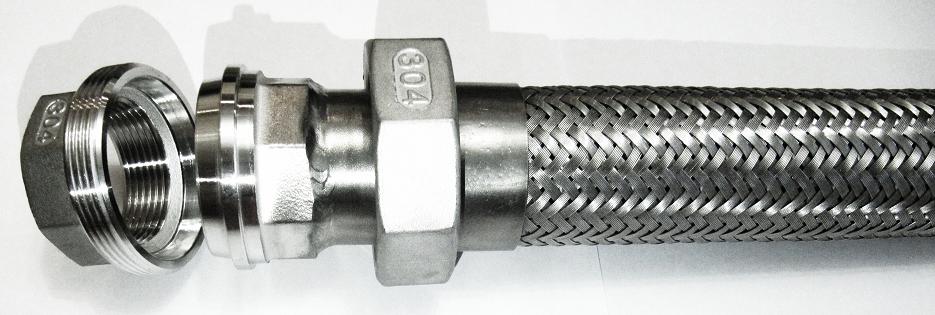

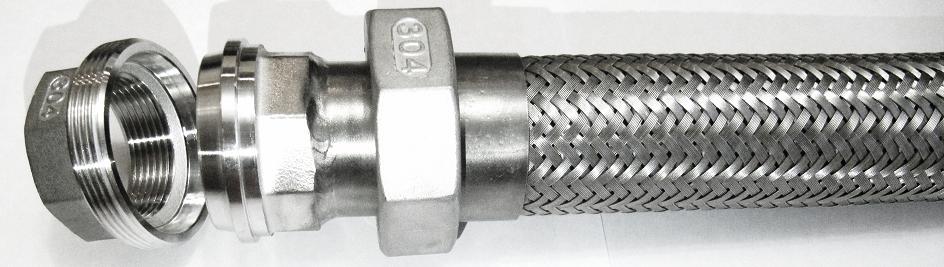

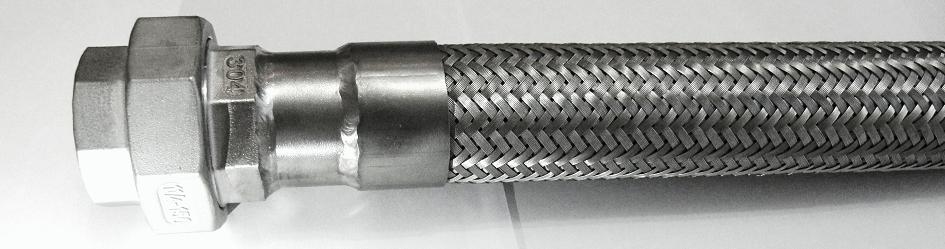

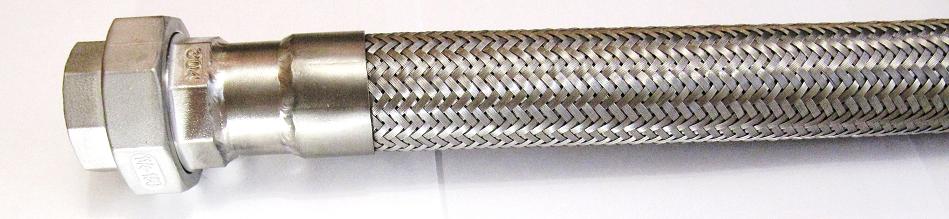

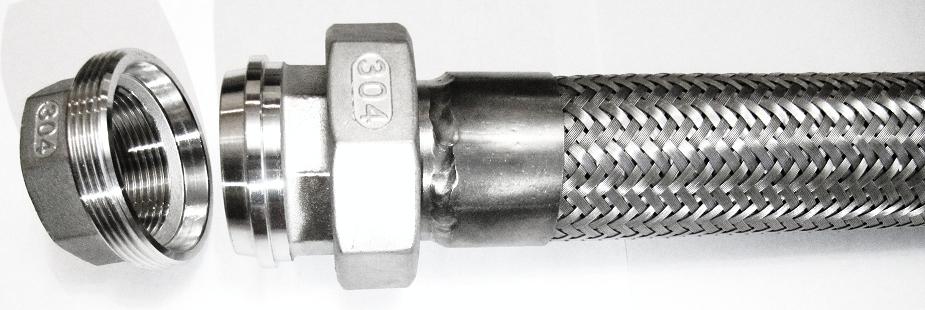

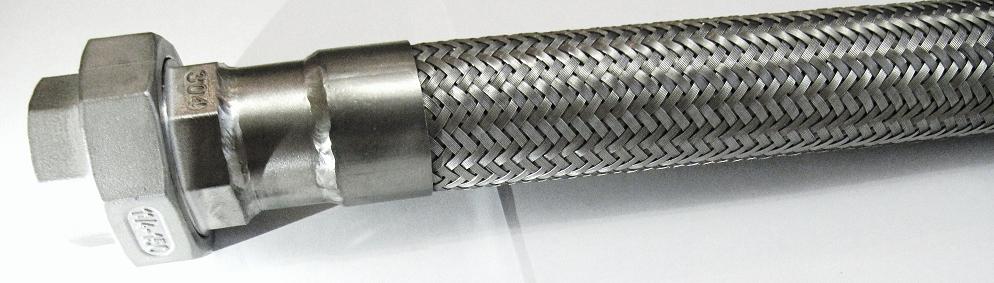

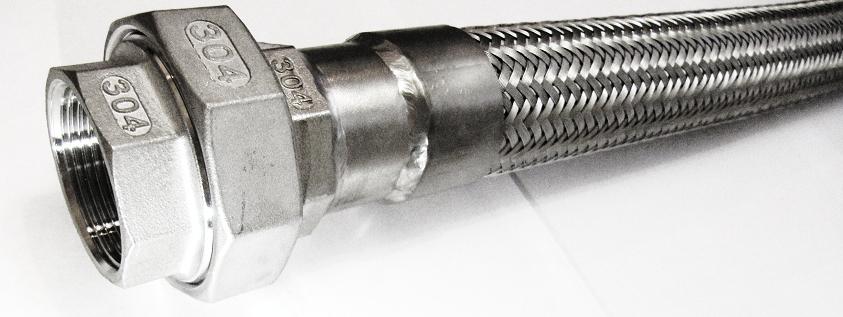

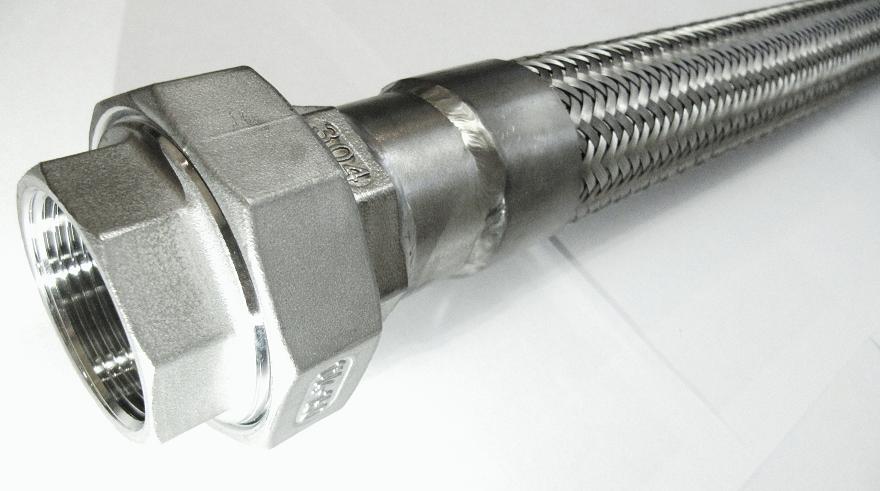

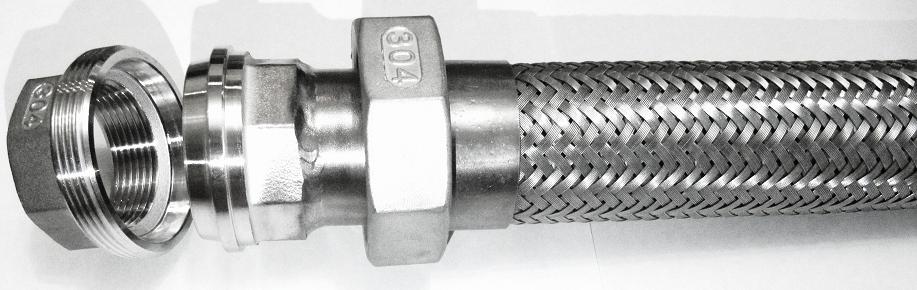

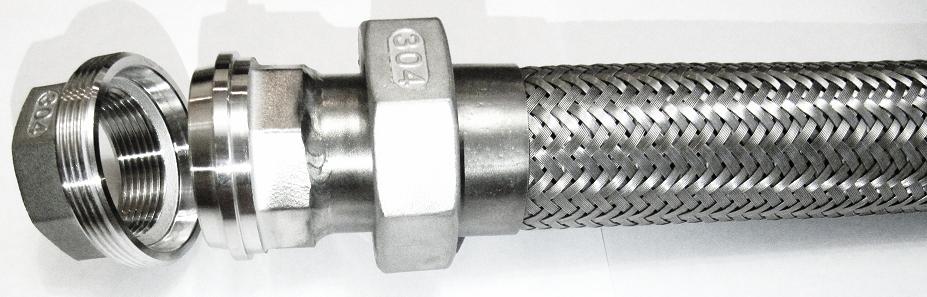

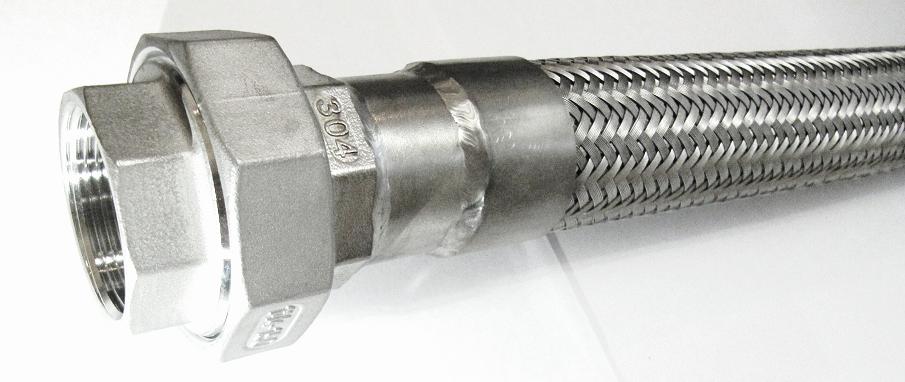

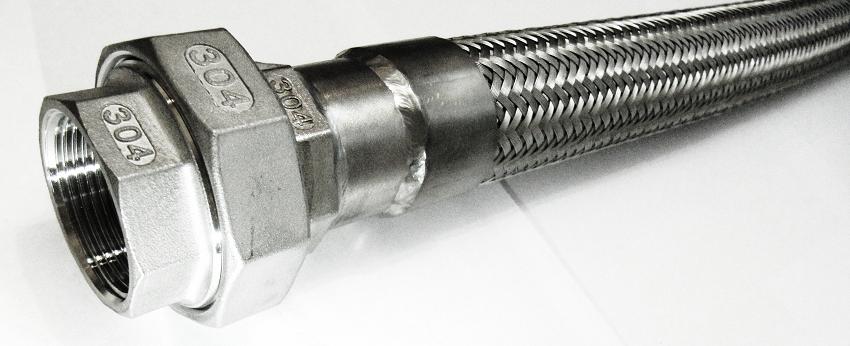

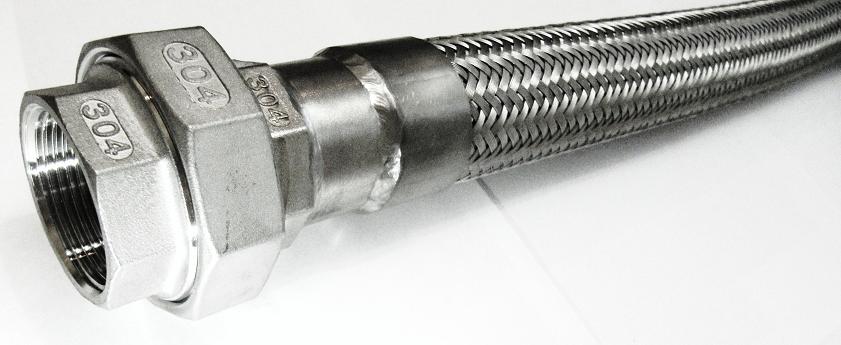

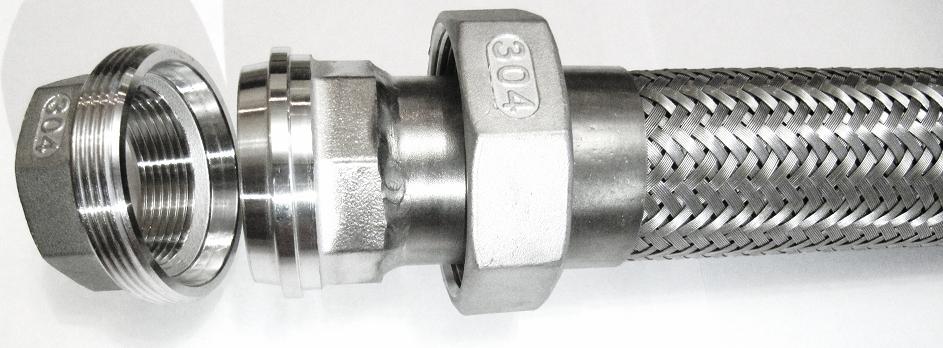

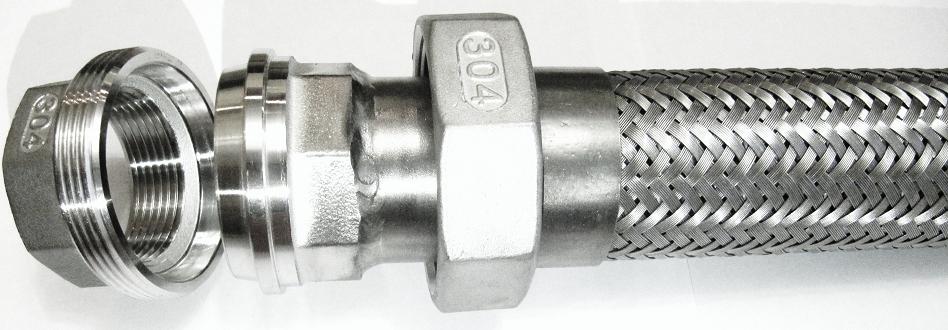

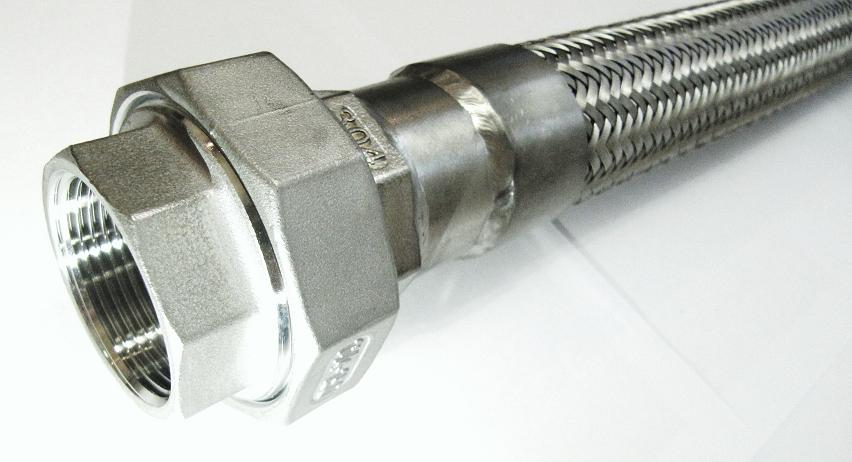

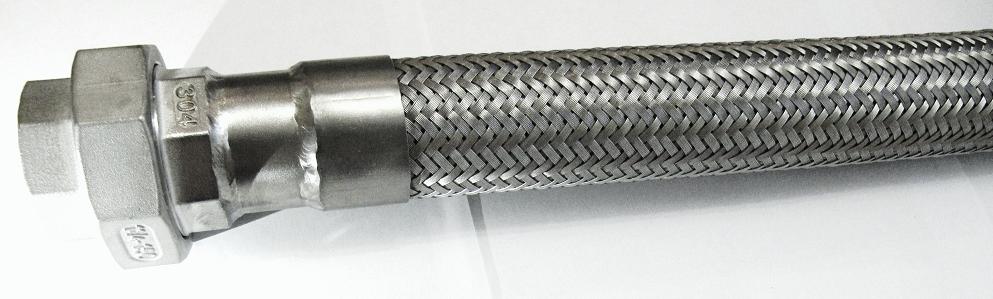

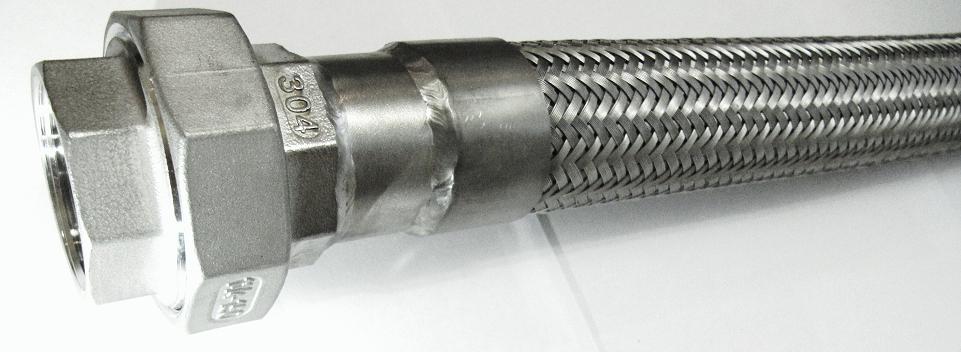

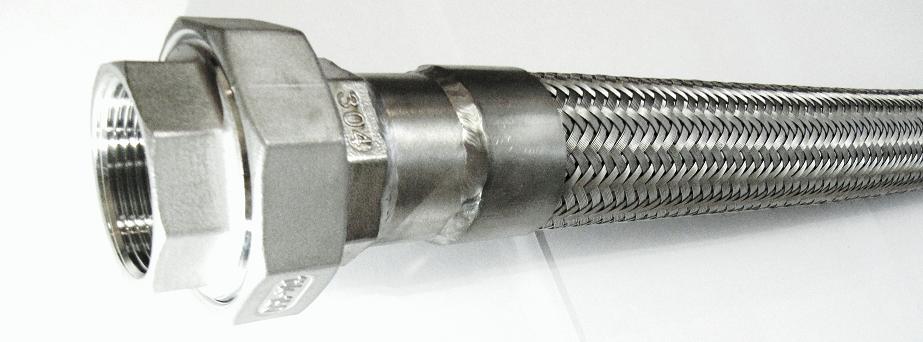

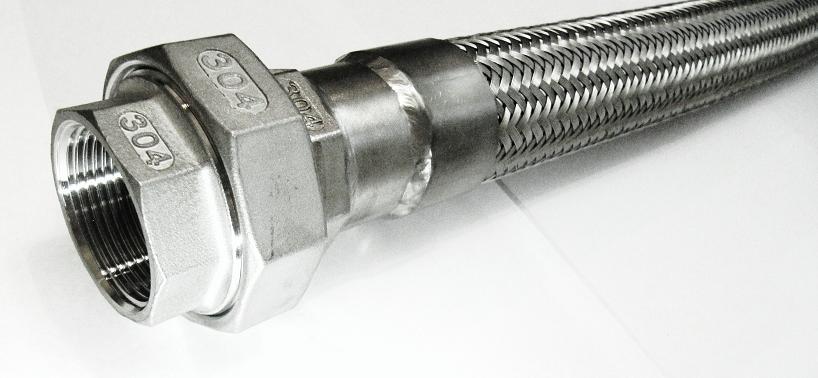

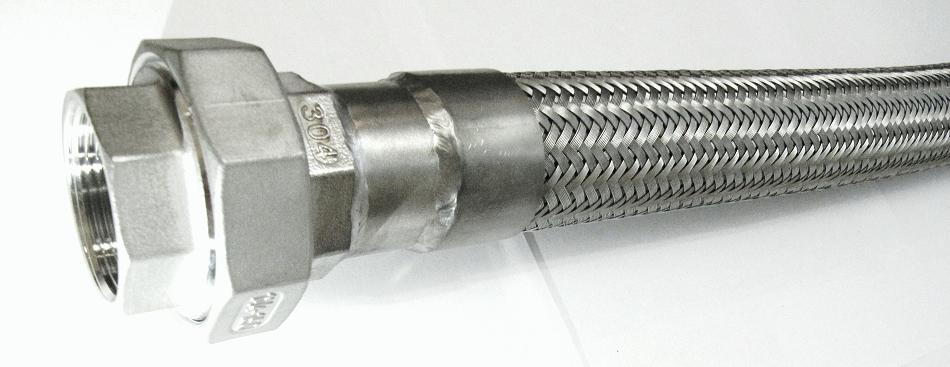

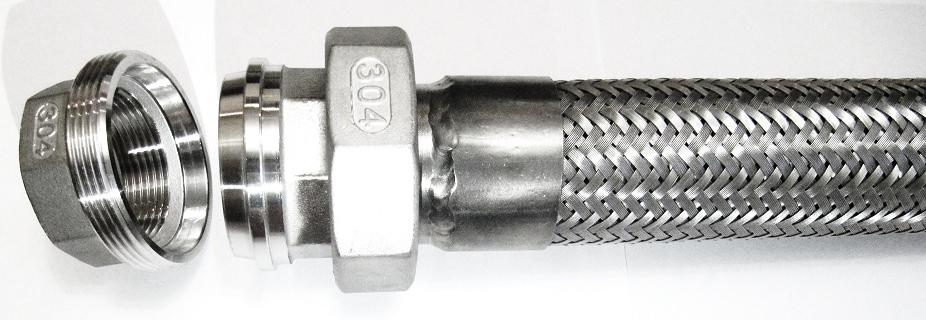

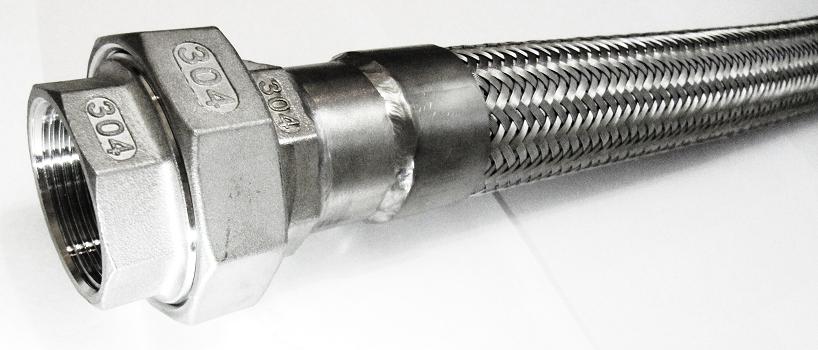

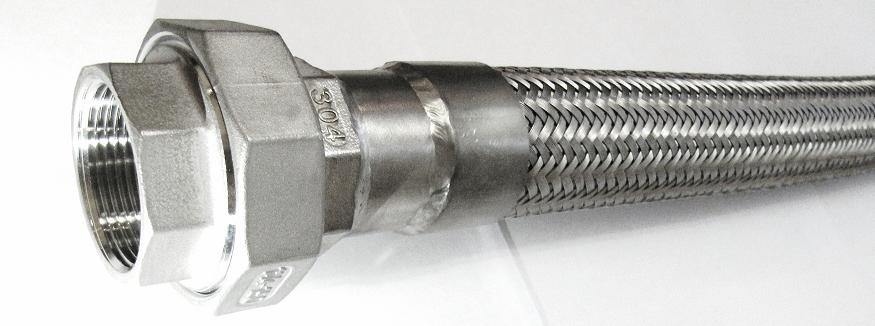

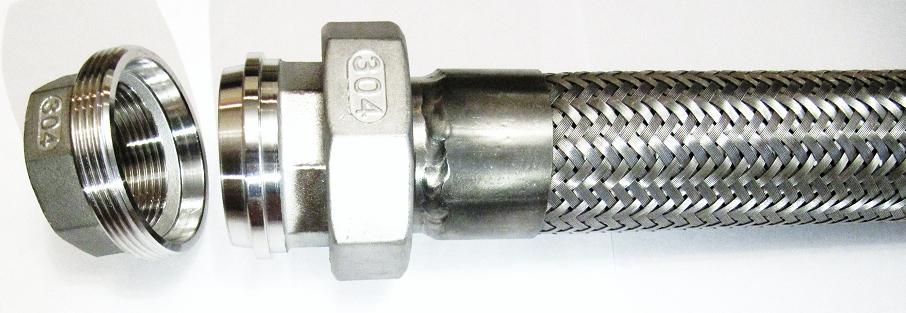

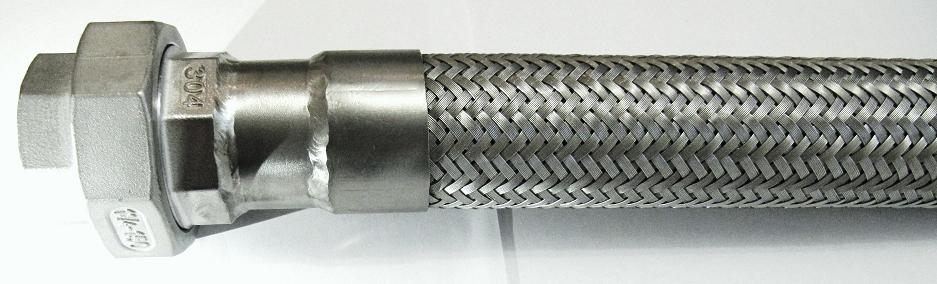

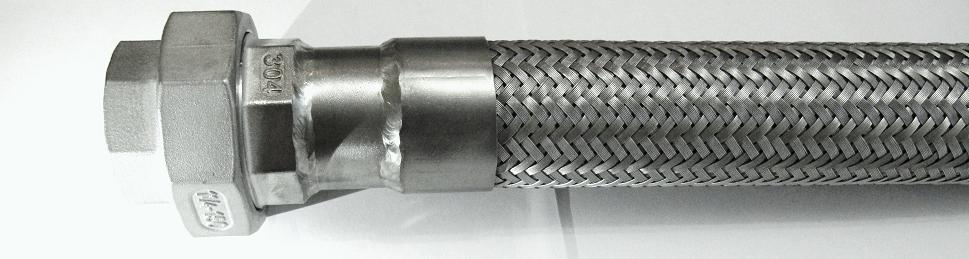

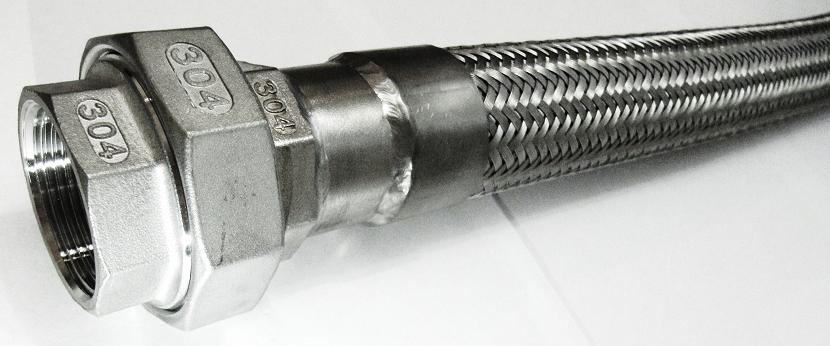

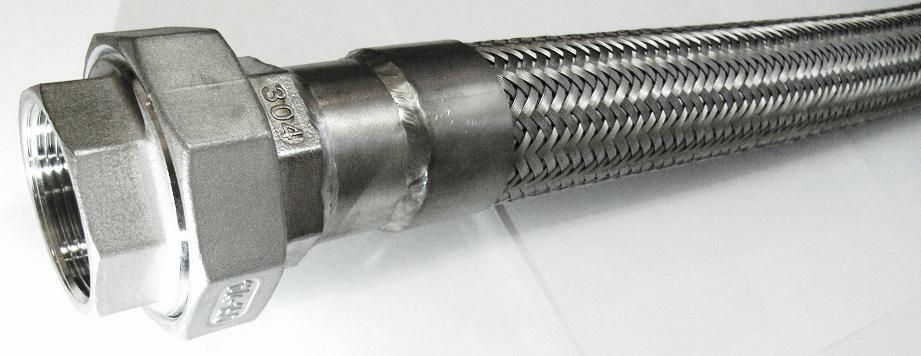

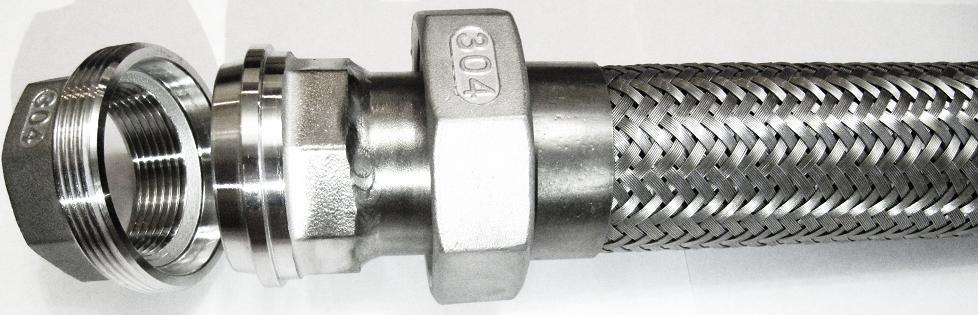

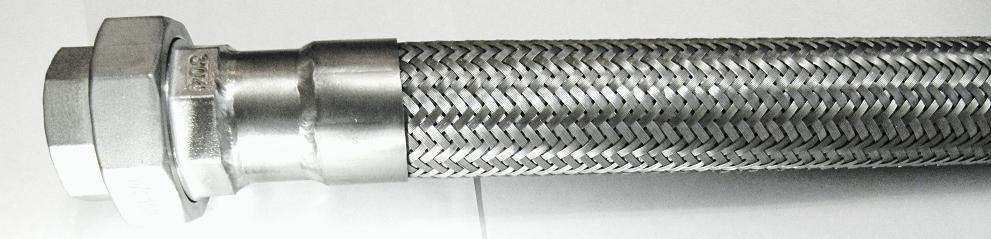

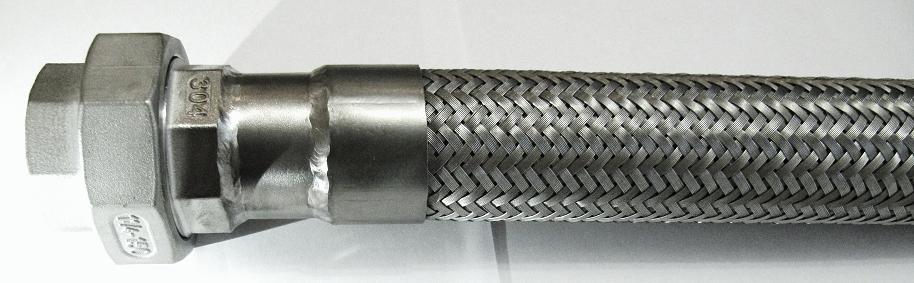

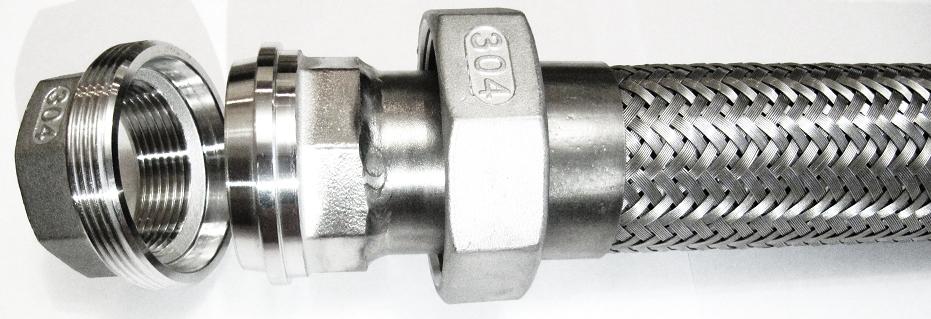

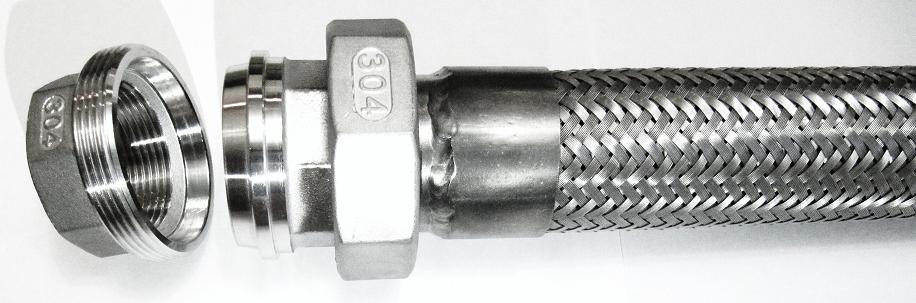

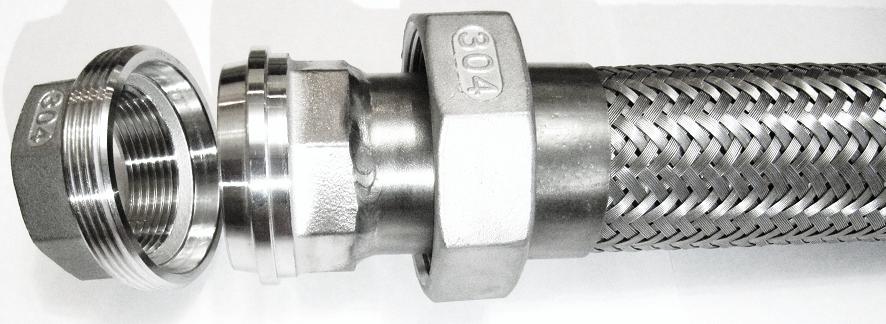

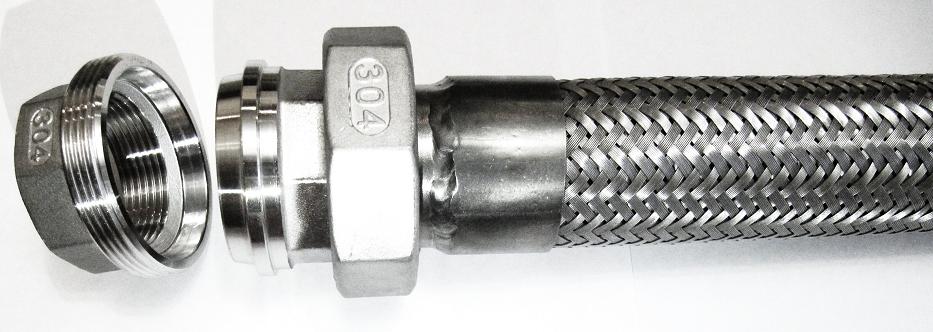

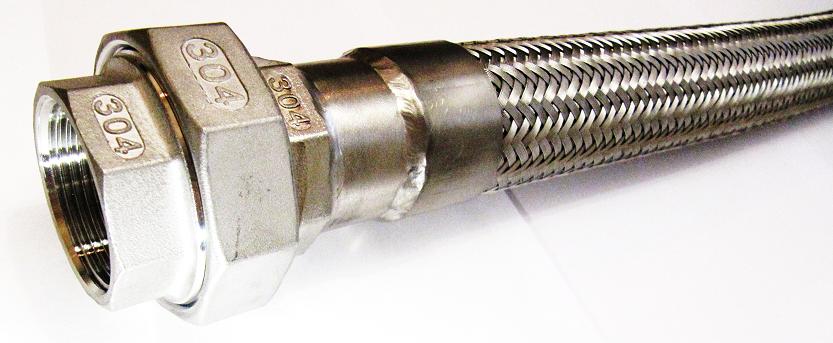

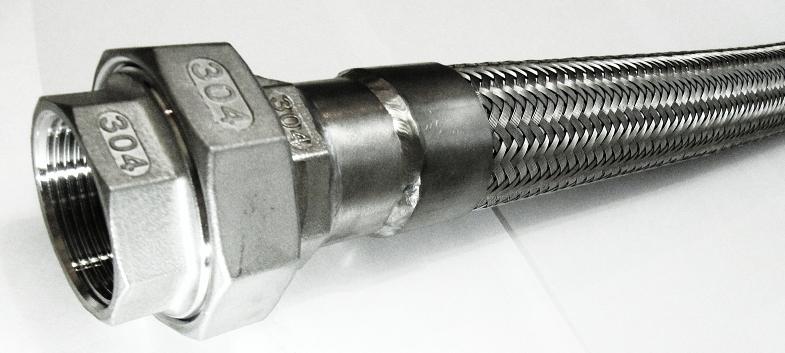

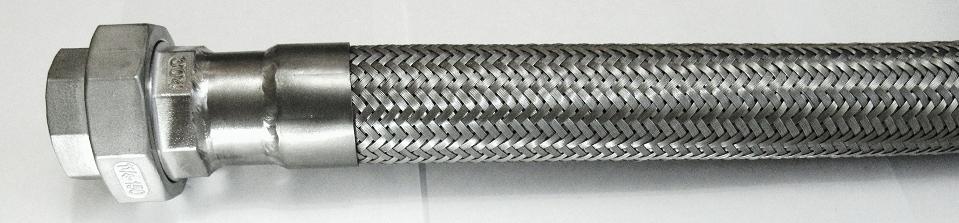

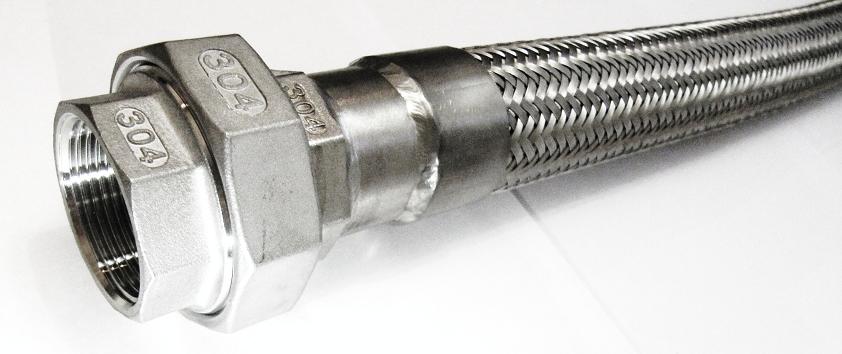

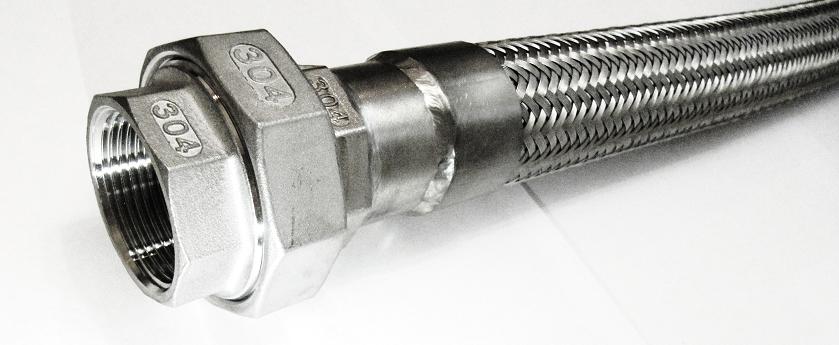

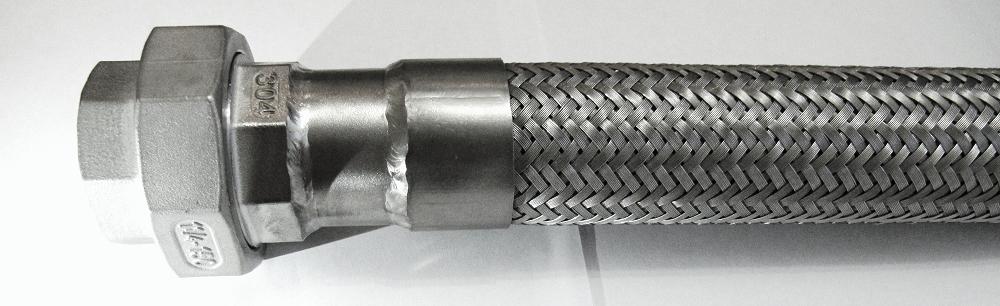

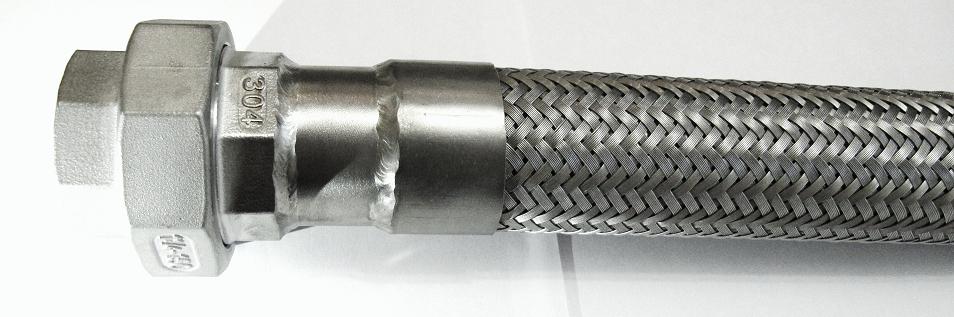

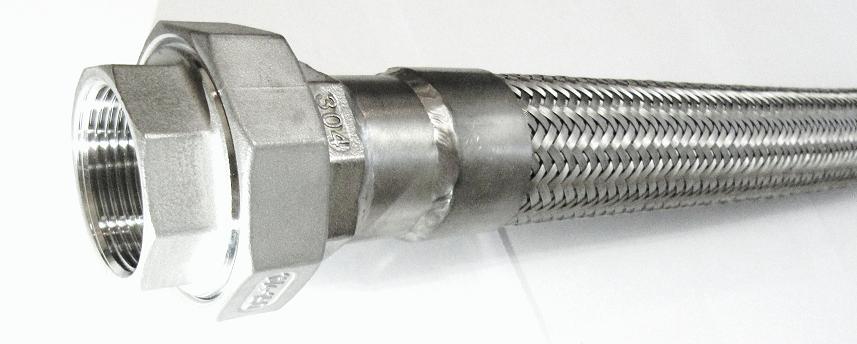

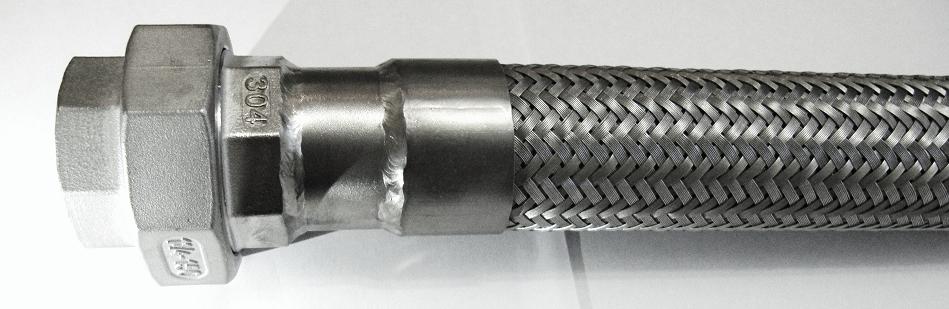

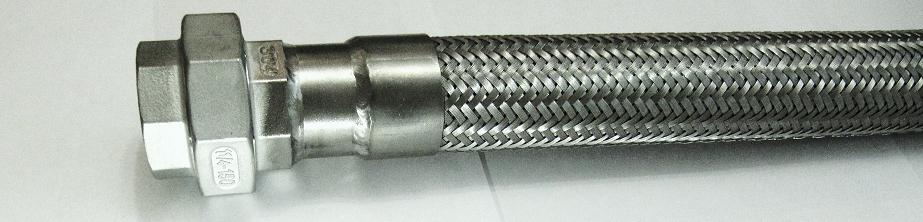

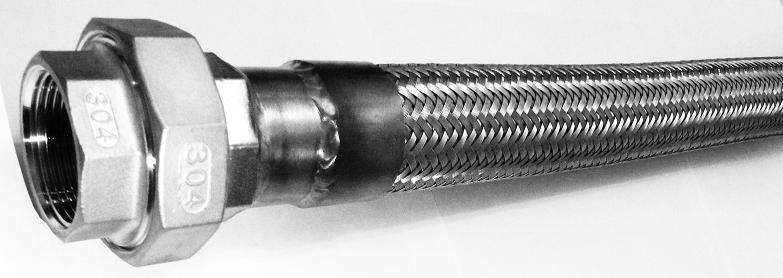

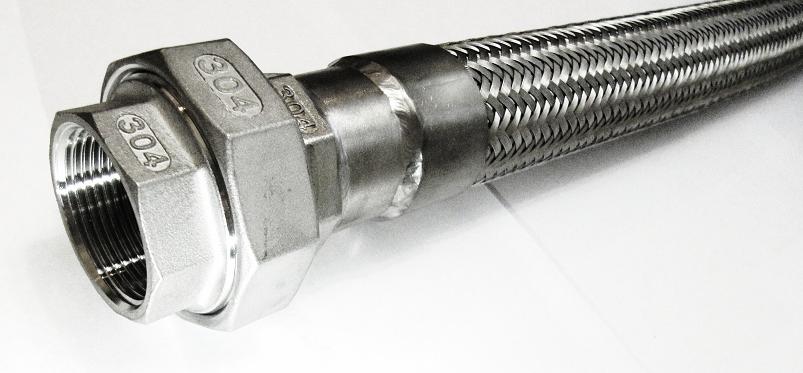

Металлорукав высокого давления соединение разъемное американка.

 Металлорукав высокого давления из нержавеющей стали.

Металлорукав высокого давления из нержавеющей стали с соединением американка, это гибкий патрубок полностью из нержавеющей стали для работы при высоких и низких температурах. Почему такой рукав высокого давления востребован ведь металлорукава с накидными гайками которые тоже разъёмные соединения но дешевле. Если рассматривать накидную гайку под плоскую прокладку и соединение американка с уплотнением конус металл-металл то это решает вопрос по сверх высоким температурам ( не нужна прокладка ). Еще накидную гайку не возможно прикрутить к тонкостенной резьбе, прокладка просто улетит во внутрь. Следующий аргумент это заужение у накидной гайки, если накидная гайка ровна резьбе которая прикручивается к трубе и оборудованию то внутренняя часть патрубок (ниппель) с фальцем под прокладку должна быть меньше. У американки резьба которая прикручивается равная трубопроводу а накидная гайка на один или два размера больше. Часто задают вопрос, что такое американка в сантехнике? Или можно поставить на отопление или на агрессивные среды? Вопросов много, но рассматривая конусную американку из нержавеющей стали то в 90% процентов можно сказать что подходит ко всему. Материал нержавеющая сталь 304 или 316 выдерживает огромное давление, температуру. Когда мы определились, что для металлорукавов нужно применять конусные американки, то самое время посмотреть на их виды. По видам они могут быть американка вн внутренняя резьба, американка нар наружная резьба, американка под сварку. Американка разъемная появилась относительно недавно раньше это был сгон в сборе там был ряд неудобств. На его замену пришла сгон американка, которая также состоит из 3 деталей, это два патрубка которые стягиваются при помощи накидной гайки. Металлорукав высокого давления из нержавеющей стали с американками не на много дороже остальных резьбовых соединений но точно лучше. Это не так что если они одинаковы то зачем платить больше, реально из резьбовых соединений металлорукав высокого давления с американками лучший вариант. Поэтому данный вид РВД рукавов высокого давления из нержавеющей стали с разъемным соединением американка относится как бы отдельно от остальных резьбовых соединений. Раньше в основном все европейскии рукава высокого давления из нержавеющей стали шли с американками как более надежное изделие.



РВД рукав высокого давления из ненржавеющей стали.





Преимущества металлорукавов с американкой.

• Надежность — рассматривая металлорукав с американками под сварку с уплотнением конус (метал с металом) за счет сварных соединений, нет уплотнений, нет резьб. Соединение получается по факту цельным, монолитным.
• Высокие технические характеристики по температуре от низких криогенных, до высоких +600 °C и выше.
• Устойчивость к агрессивным средам это обусловлено тем что металлорукав с американками под приварку с уплотнением конуссостоит:гофрированный сильфон кольцевого типа, оплетка, обечайки, патрубок, американка- полностью производится из нержавеющая сталь AISI 304. И как будет реагировать металлорукав под приварку на какую-то кислоту, щелочь можно посмотреть в ГОСТе на нержавейку 09Х18Н9 (углерод 0,9%, хром 18%, никель 9%)
• Быстро разъёмное соединение это большое преимущество при демонтаже и ремонте оборудования. Металлорукав с американками под приварку с конусным соединением в собранном виде монолитная нержавеющая труба с той разницей что может изгибаться и разбираться.

При заказе металлорукавов с американками нужно описать не только сам рукав но и американки. Американки из нержавеющей стали могут иметь ряд различий по материалу, способу соединительного уплотнения, способу соединения. Перечислим

1) Материал рассмотрим только нержавейку это

• AISI 304
• AISI 316

2) Уплотнение может быть под

• плоскую прокладку
• конусное соединение (метал с металом)

3) Способ соединения

• Резьба наружная / резьба наружная
• Резьба внутренняя / резьба наружная
• Резьба внутренняя / резьба внутренняя
• Резьба внутренняя / под приварку
• Под приварку / резьба наружная
• Под приварку / резьба наружная
• Под приварку / под приварку

Самый лучший вариант это металлорукав с американками конус под приварку с двух краев. Но для этого нужен хороший сварщик на объекте который умеет сваривать нержавеющую сталь. Поэтому чаще заказывают с резьбами по краям или комбинированные с резьбовой американкой и фланцем.

При установке нужно соблюдать следующие:

• Сгибание и разгибание должны быть не меньше установленного минимального радиуса для каждого режима эксплуатации нормативы отличаются есть радиус для стационарного применения и есть для циклического.
• Поверхность плоскостей американок, в местах соединений , должна быть очищена от грязи металлической стружки, окалин. Если окалина попадет на плоскость между притягивающими конусами то это нарушит герметичное соединение.
• Подвешивать тяжести на металлорукав запрещено, а так же он должен крепится по всей длине, это связано с объемом жидкости в металлорукаве к примеру в 250 диаметре это десятки килограмм.
• Не допускать перекручивания вдоль оси, такая нагрузка усиливается при давлении
• Материал уплотнения подбирается согласно технического задания
• Не рекомендуется превышать рекомендованное рабочие давление
• При повреждении металлорукава нужно заменить целиком
• Для дальнейшего обслуживания рекомендуется устанавливать шаровые краны

Металлорукав с американками конструкция:

• Сильфон — гофрированная труба сильфонного типа из нержавеющей стали AISI 304
• Обечайка — полоса из нержавеющей стали AISI 304 скрученная и потом сваренная в кольцо .
• Оплетка — проволока из нержавеющей стали AISI 304 оплетающая гофру трубу. Она служит для повышения механических свойств и для повышения давления. Оплетка может оплетать в один слой, в два слоя, в три слоя.
• Патрубок — это кусок трубы на который приваривается сильфон в оплетке и американки.

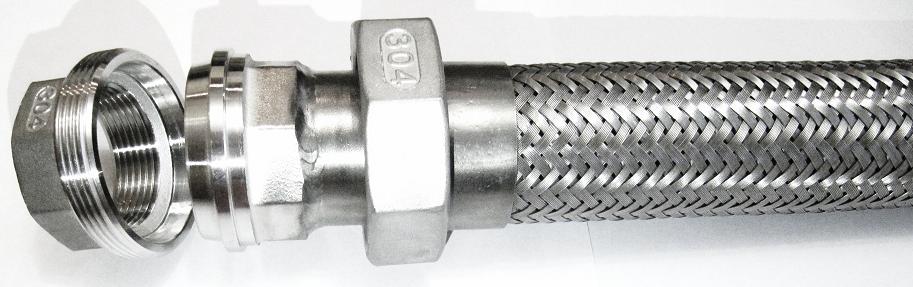

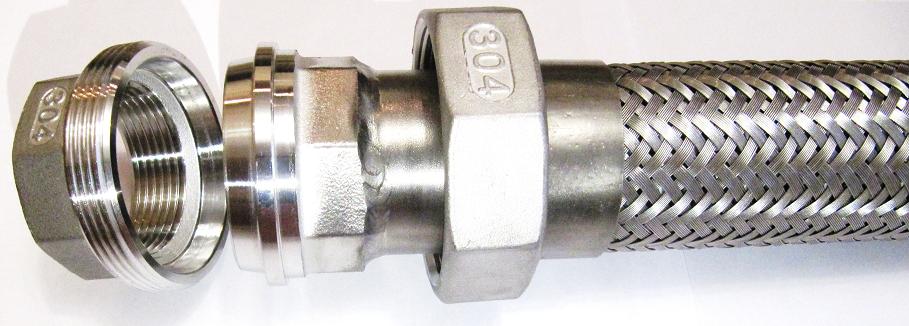

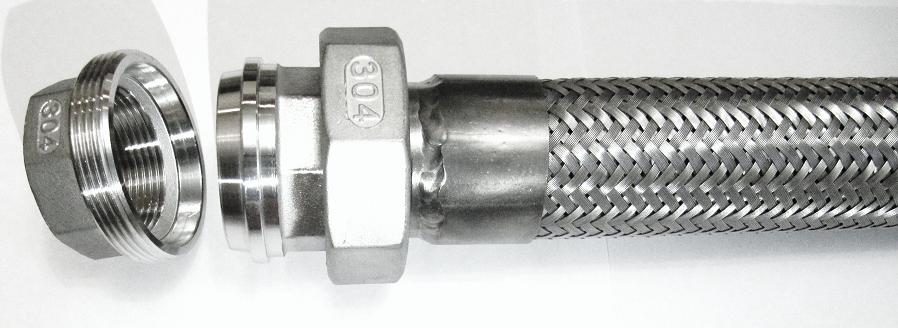

• Американка — это разъемное соединение готовый узел для качественного демонтажа и монтажа оборудования трубопровода. Она состоит из 3 частей если уплотнение конус (накидная гайка и два ниппеля сложной формы), и из 4 частей если под плоскую прокладку.



 Технические характеристики Металлорукавов с американками рассмотрим самые лучшие это приварные американки соединение конус:

• - температура от -196 градусов до +600,
• - возможность перемерзания,
• - использование с агрессивными средами,
• - пожаростойкость,
• - давление от вакуума до 12 Мпа,
• - диаметр от 6 мм до 100 мм
• - работает на сгибание и разгибание
• - компенсируют вибрации у оборудования

Для производства металлорукавов с американками применяют государственные стандарты ГОСТ, отраслевые стандарты ОСТ и стандарты предприятий например:

• Сварка — по нормативам в государственном стандарте ГОСТ 1771-76
• Герметичность — проверка отдела технического контроля ОТК по отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.
• Трубы для патрубков — это электросварные или цельно тянутые по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81

Металлорукава с американками применяют в таких производствах как:

• Нефтегазовая и нефтехимическая промышленность.
• ЖКХ жилищно коммунальное хозяйство.
• Химическая промышленность.
• Энергетика и генирация.
• Машиностроение, станкостроение и другое оборудование.
• Судостроительная отрасль.
• Электрогенераторы, газогенераторы, турбогенераторы, бензо генераторы, дизельные генераторы.
• Пожарные системы.
• Пищевая промышленность, консервирование, обработка продуктов.
• Строительство.
• Авиастроение .
• Кондиционеры, и холодильное оборудование, вентиляция.
• Бытовые услуги, химчистка, ремонт бытовой техники.
• Горнодобывающая промышленность, шахты, разрезы, скважины.













































При производстве металлорукавов, гибких подводок из гофрированных нержавеющих труб применяются государственные или отраслевые стандарты, позже стали применяться технические условия: Сварка в среде аргона ГОСТ 1771-76. Герметичность по ОСТ 103712-74, ТУ 3642-003-80018215-2015. Стандарт для производства трубы из коррозионно-стойкой (нержавеющей) стали электросварных и цельно тянутых ГОСТ 10498-82, ГОСТ 11068-81, Сборочные единицы и детали на давление свыше 10 МПа. ГОСТ 55599-2013, соединение с трубами резьбовые и фланцевые ГОСТ 15763-2005.
