Сгон — это фитинг для монтажа систем трубопроводов, с основной задачей сделать разборное соединение для ремонта оборудования или участка трубопровода. Он применяется с другими фитингами с полно-проходной муфтой и контргайкой. В индивидуальных случаях вместо муфты применяют полно-проходной тройник. Поэтому есть еще название сгон в сборе с муфтой контргайкой. По факту еще нужны дополнительно одна или две резьбы под приварку и шаровой кран. Шаровой кран нужен для перекрытия участка трубопровода. Стальные резьбы для врезки в стальную трубу.

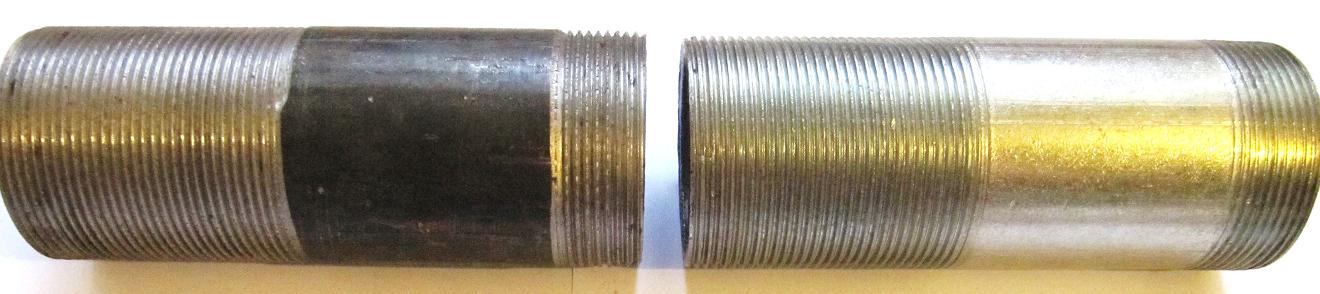

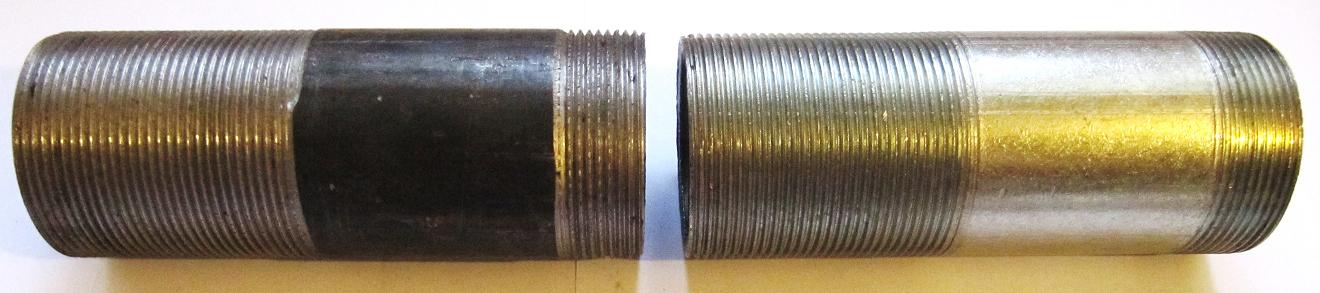

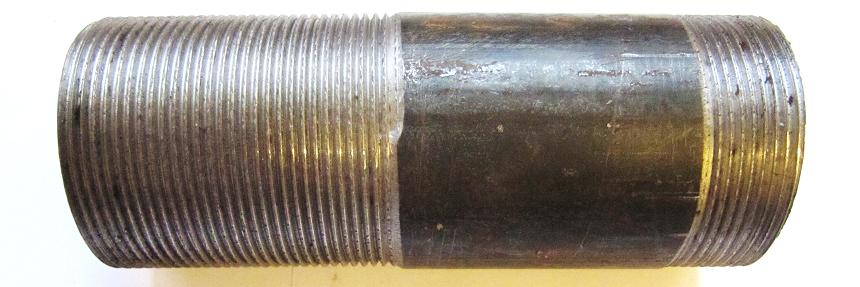

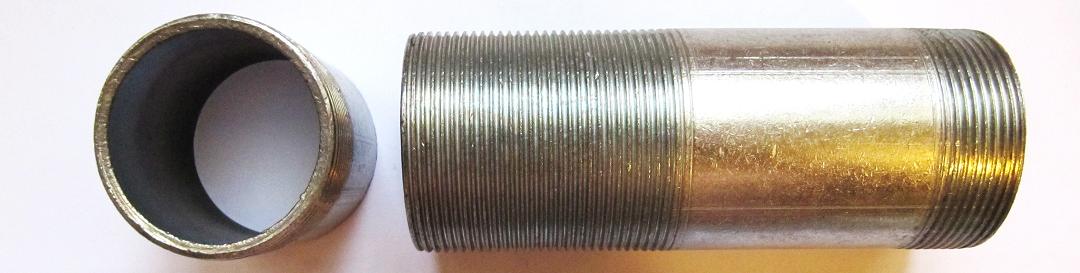

На фото два сгона слева сальной сгон без покрытия с нарезной резьбой, справа стальной сгон с оцинкованным покрытием и накатной резьбой.

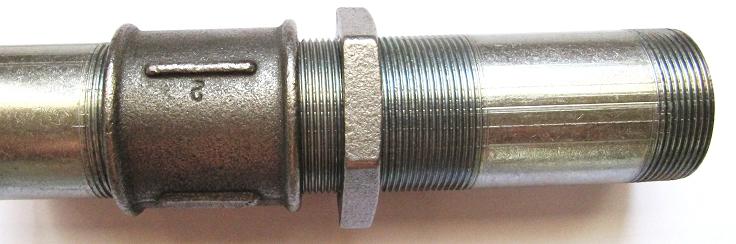

Для того чтобы установить разъемное соединение, нужно вкрутить сгон короткой резьбой в шаровый кран, на участок сгона с длинной резьбой накрутить контргайку и потом муфту. Для соединения к трубопроводу приваривается трубная резьба.

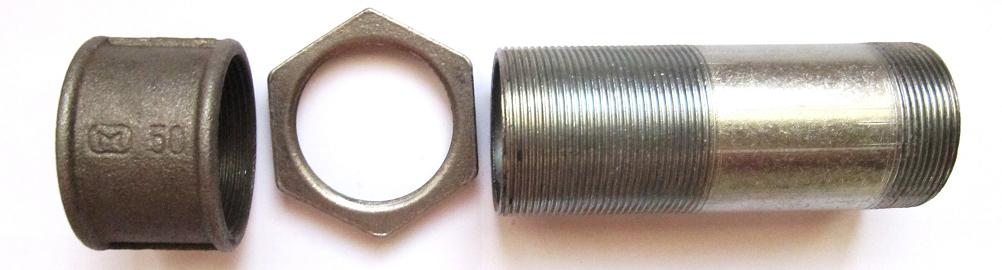

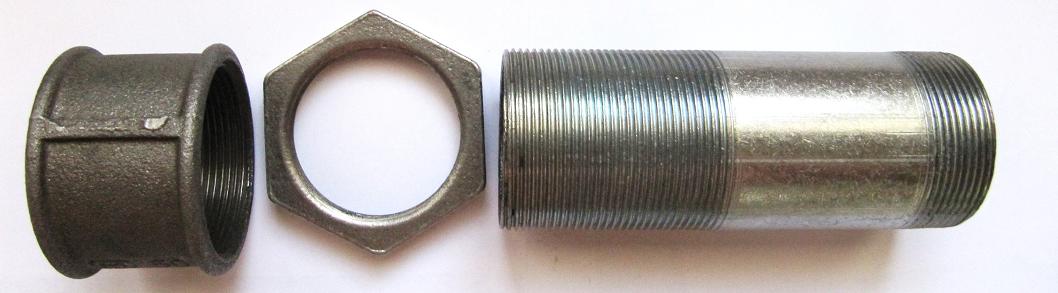

Сгон в сборе это сам сгон, муфта, контргайка. Еще встречается полное название сгон в сборе с муфтой и контргайкой. Этот набор может быть полностью стальной, или сгон стальной а муфта и контргайка из чугуна. Так же эти фитинги могут быть без покрытия или оцинкованные. Так же может быть муфта короткая или удлиненная.

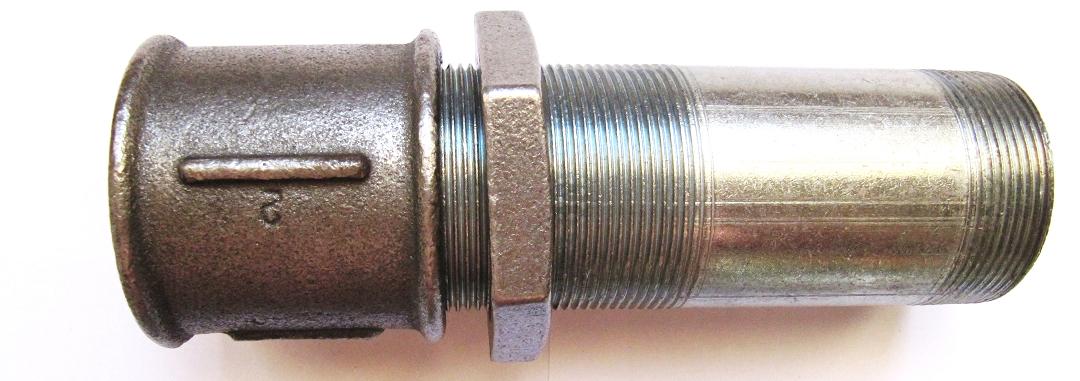

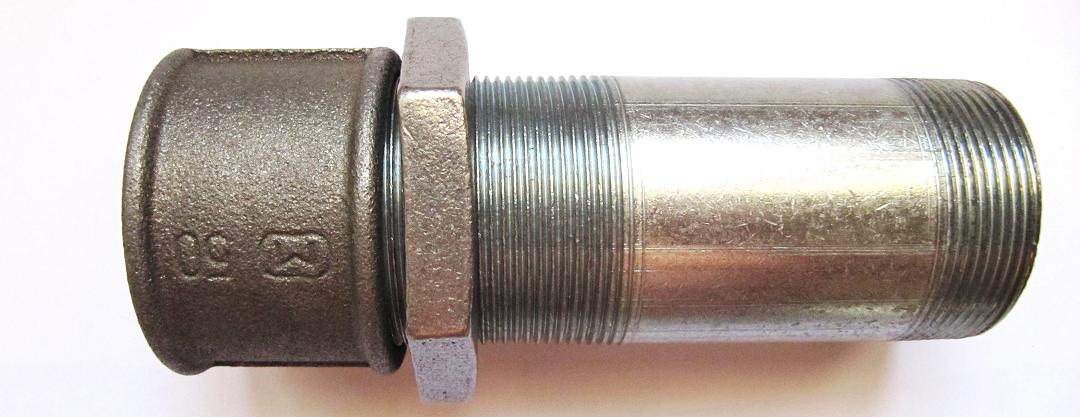

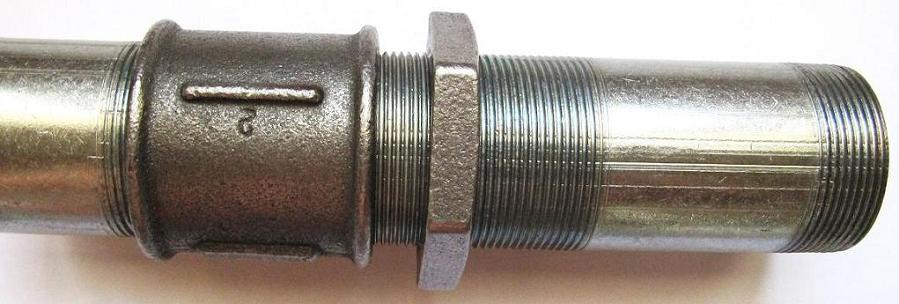

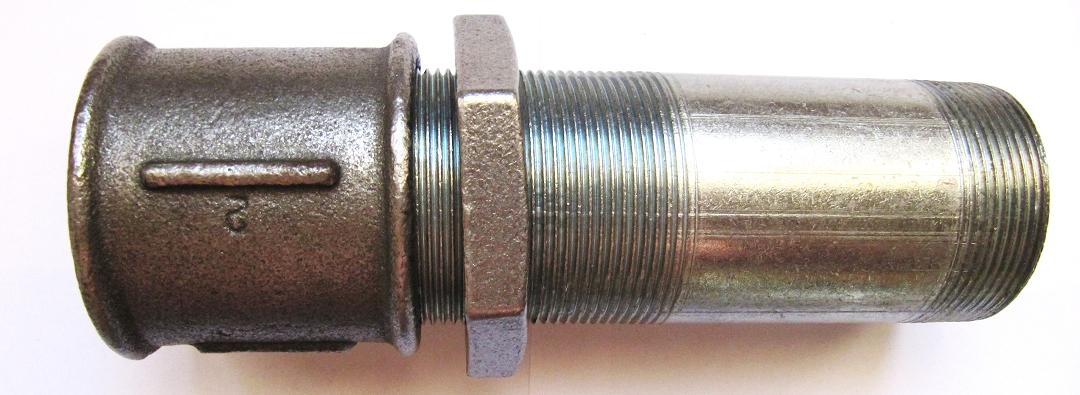

Сгон в сборе с удлиненной муфтой и контргайкой.

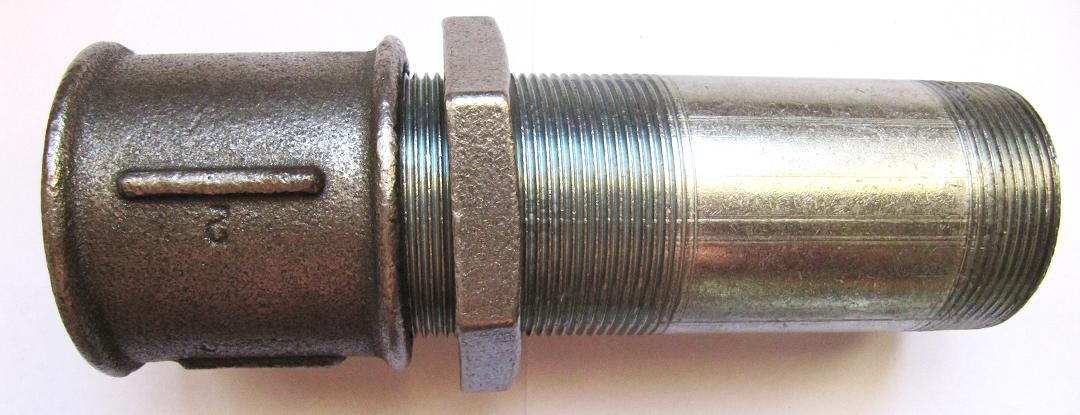

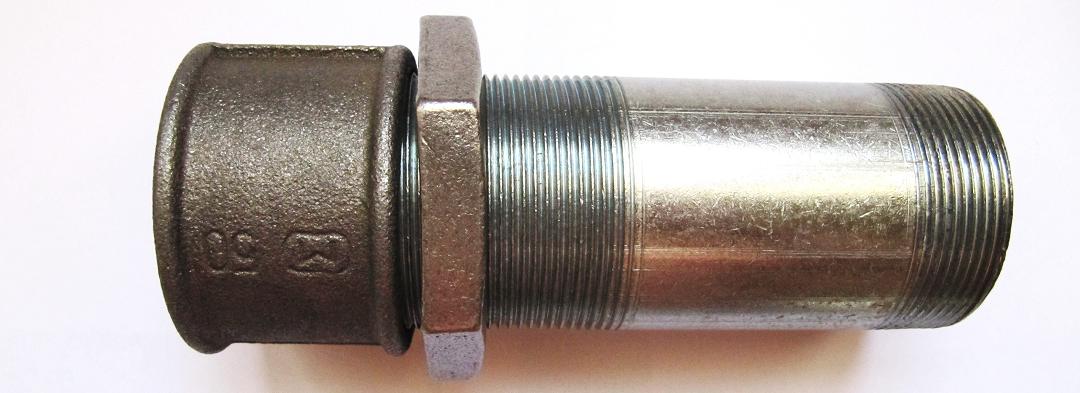

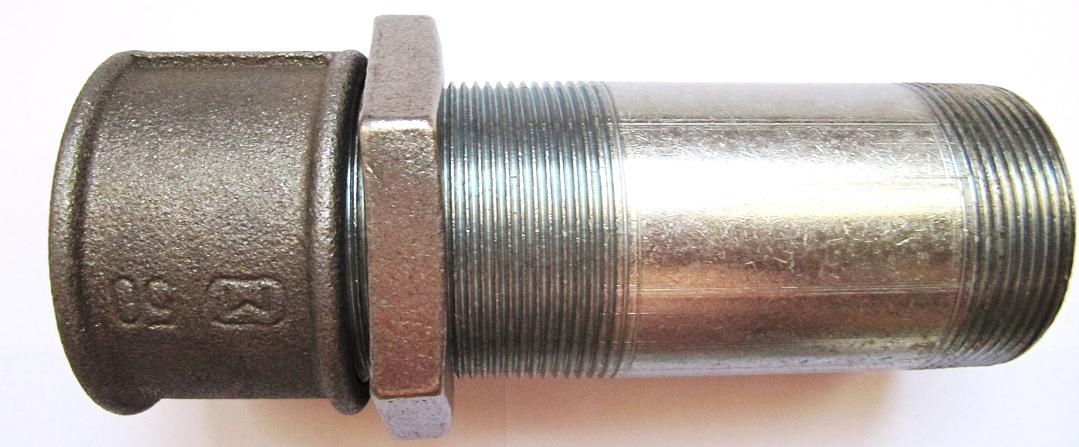

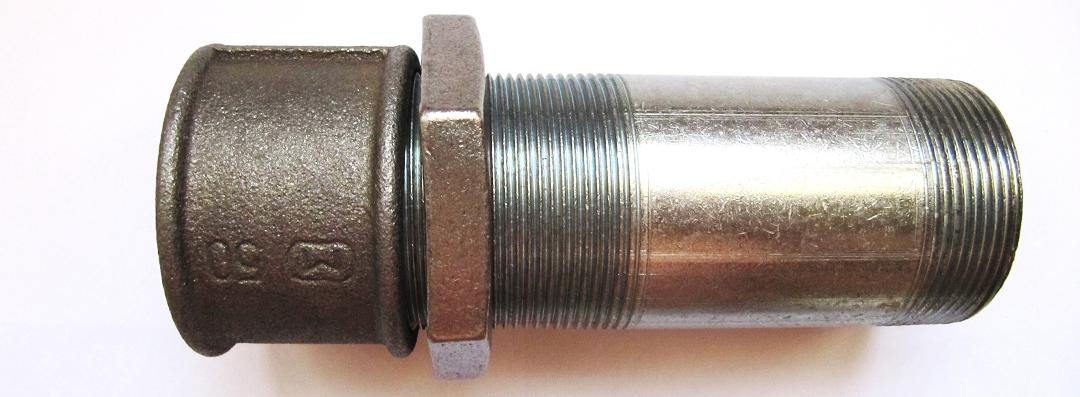

Сгон в сборе с короткой муфтой и контргайкой.

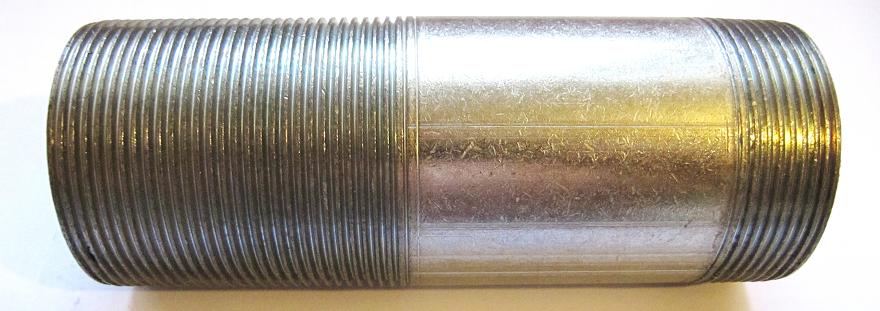

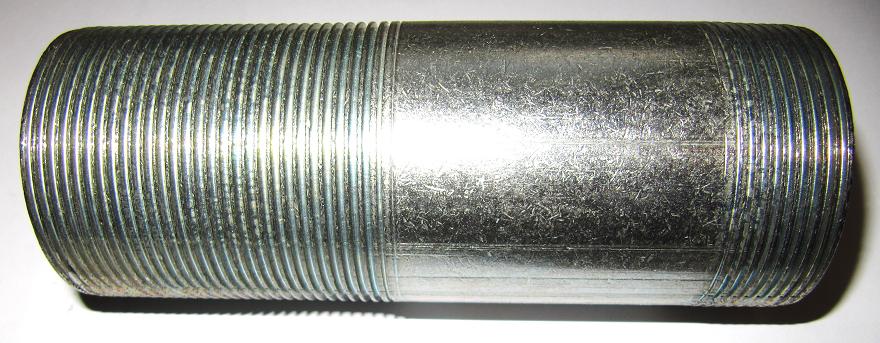

Сегодня на рынке появился новый продукт сгон и резьба с накатной резьбой. Это когда на отрезках оцинкованной стальной трубы резьбы вдавливается что делает более качественную резьбу с оцинкованным покрытием.





Разговаривая с монтажниками в ЖЭКе про резьбовые соединения можно с точность понять что в стальных трубопроводах слабое звено это резьба на горячей воде. Способ нарезания резьбы это уменьшение толщины и задиры, такую шероховатость можно разглядеть не вооруженным взглядом. Такая поверхность напоминает губку в которую просачивается вода и происходит прорыв. Поэтом уже через 15 лет нужно обследовать резьбовые соединения в нижних точках окружности труб с резьбой. Новый вид сгона, резьб под приварку не имеют такой большой практики мы можем предположить что накатная резьба прослужит дольше. Шероховатость в разы меньше, и плотность материала увеличивается, остается оцинковка в резьбе. Еще увеличивается толщина участка резьбы при замерах. Это можно увидеть при замере толщины сгона с резьбой и участка без резьбы. А так же рассмотреть шероховатость резьбы. Есть еще интересное наблюдение при производстве сгона и резьбы под сварку, при накатки резьбы у плохо сваренных труб шов расходится. Поэтому только качественная электросварная труба подходит для нового вида сгонов и стальных резьб.

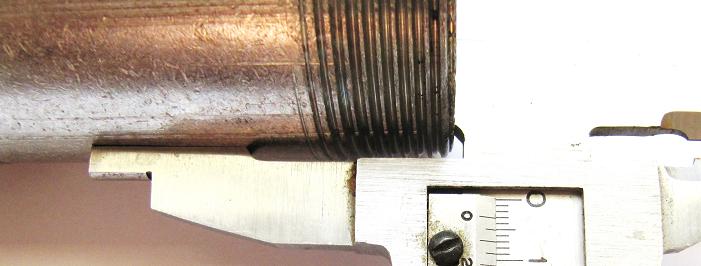

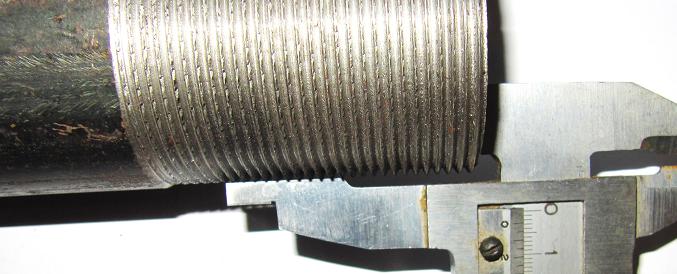

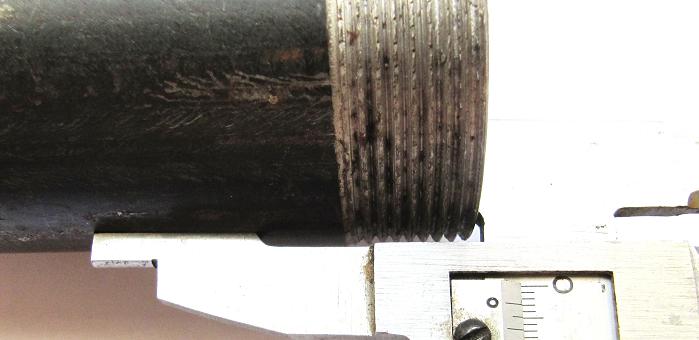

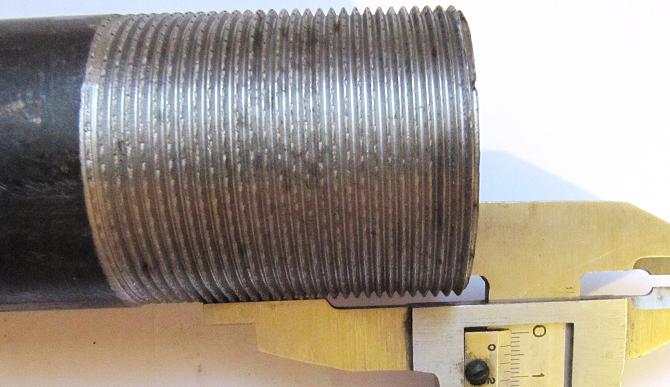

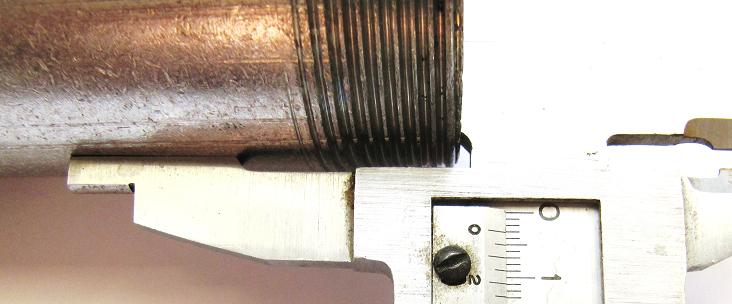

Толщины стенок и шероховатость резьб у нарезных сгонов.

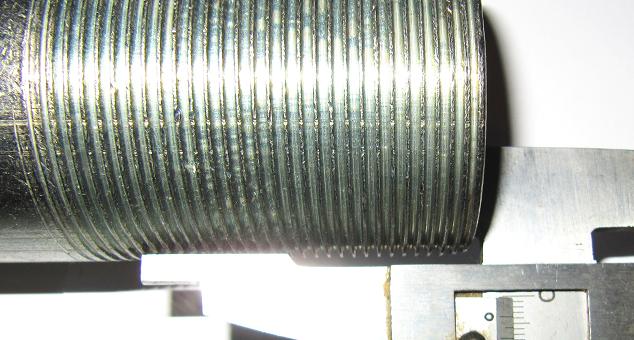

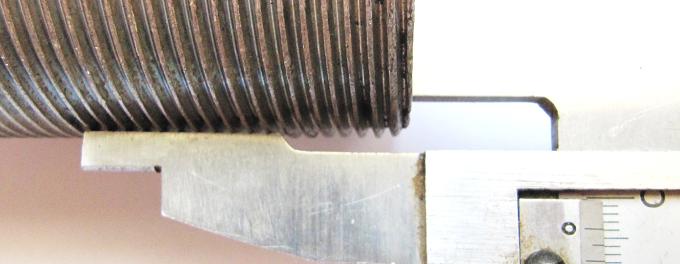

 Толщины стенок и шероховатость резьб у накотных сгонов.



 Муфта.

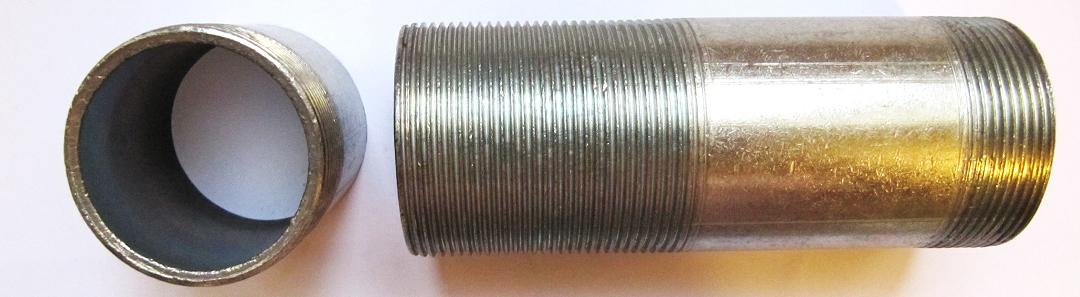

Муфта - это фитинг в виде полого цилиндра который нужен для соединения резьбовых деталей. Есть множество разновидностей муфт но именно мы сейчас рассматриваем соединительную резьбовую муфту для монтажа трубопроводов. Муфты могут различаться из материала из которого она сделана чугунные муфты, стальные муфты, латунный муфты, нержавеющие муфты, полипропиленовые муфты. Если рассматривать муфты для сгона то одним из важных факторов служит размер резьбы и полно проходимость муфты. Чтобы установить сгон нужно на сторону с большей резьбой полностью загнать сначала контргайку а потом муфту. Еще муфта может быть короткой или удлиненной, что важно при механической нагрузке на этот участок.

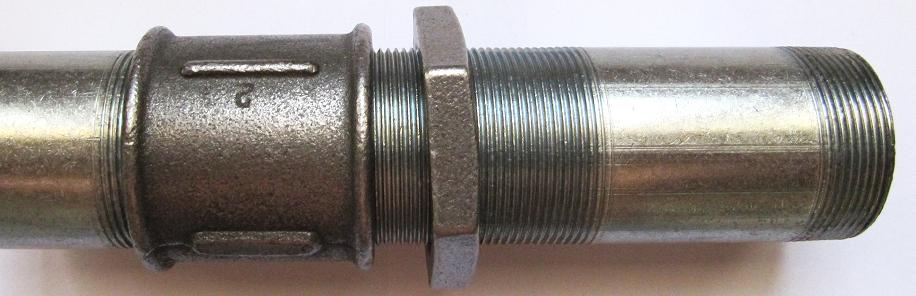

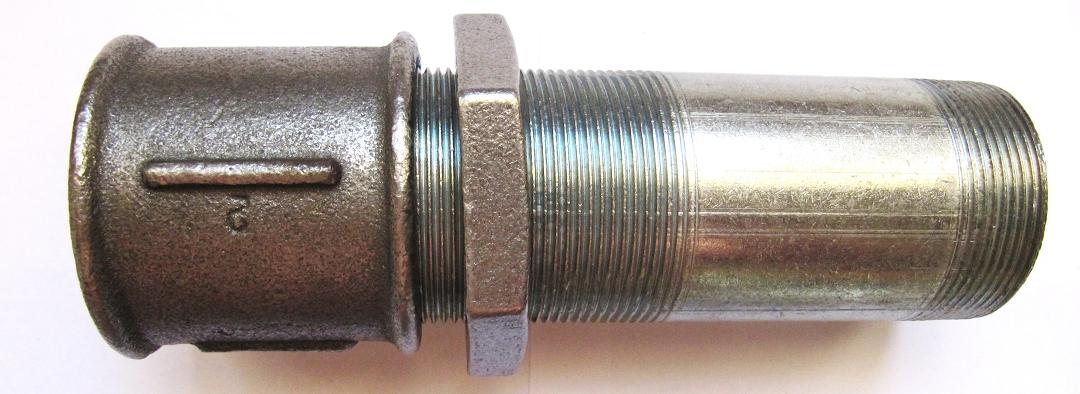

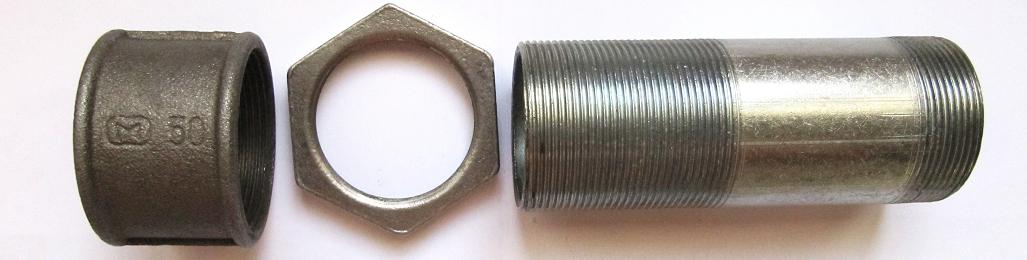

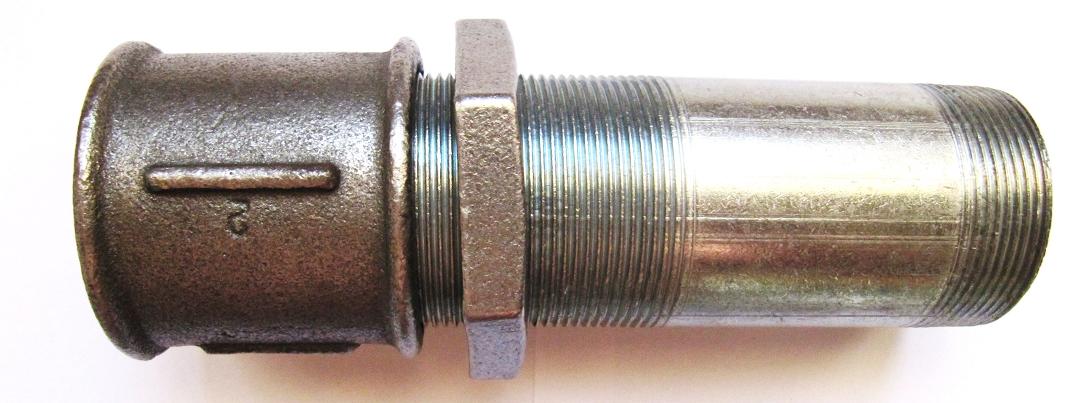

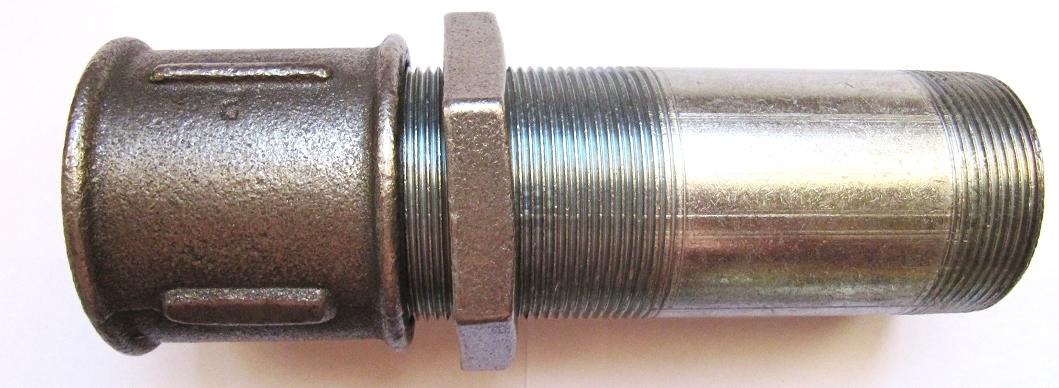

Сгон в сборе с муфтой и контргайкой.

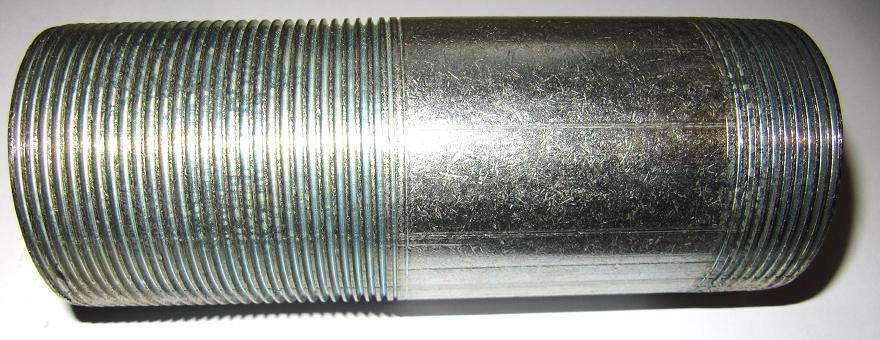

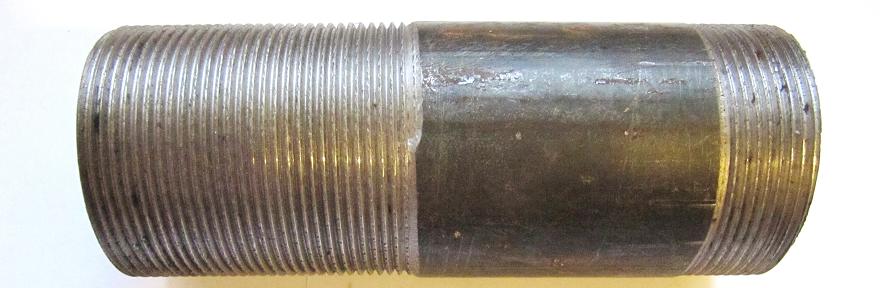

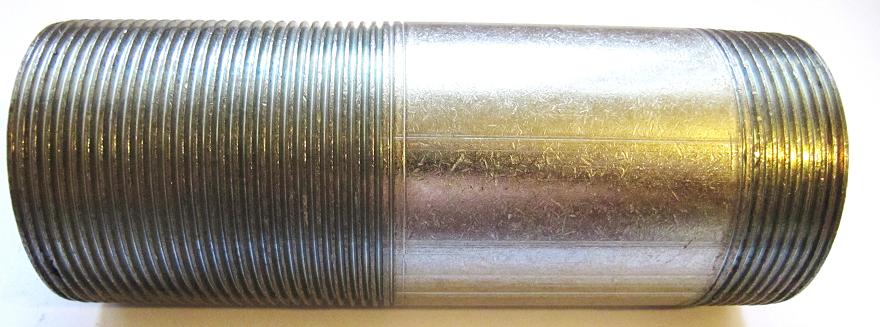

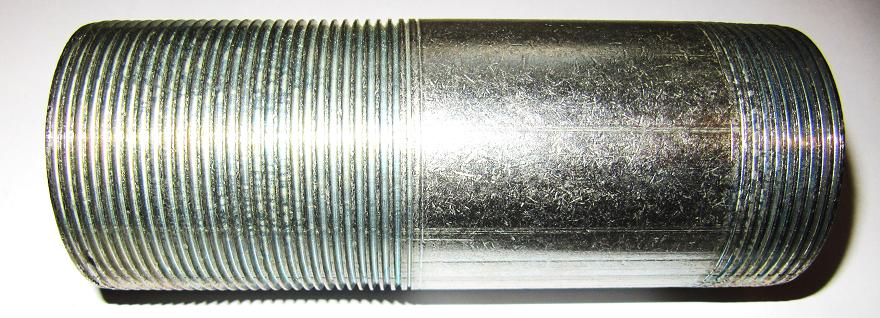

Сгон

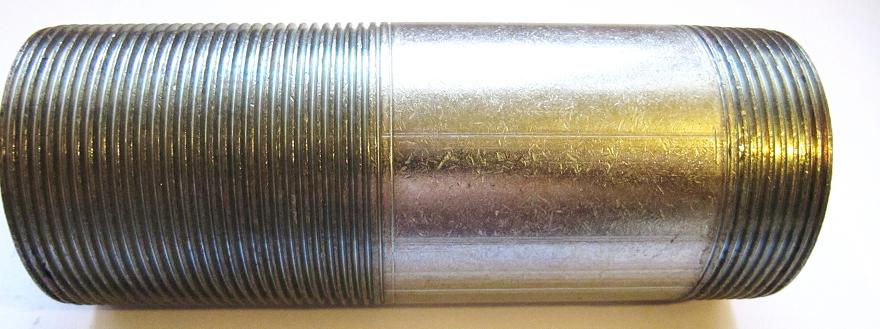

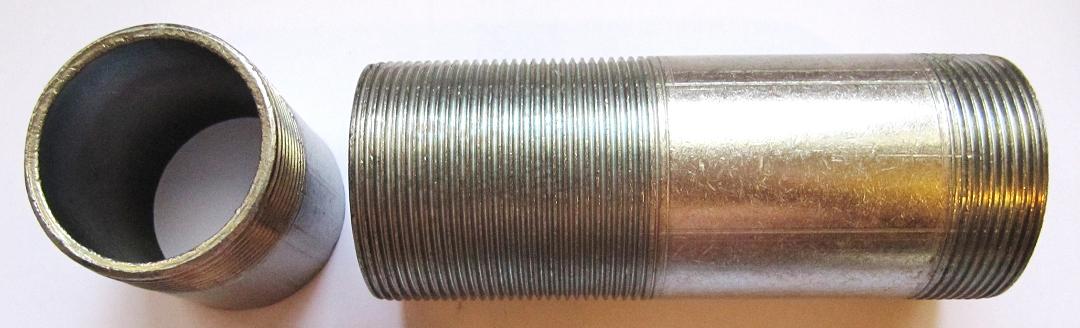

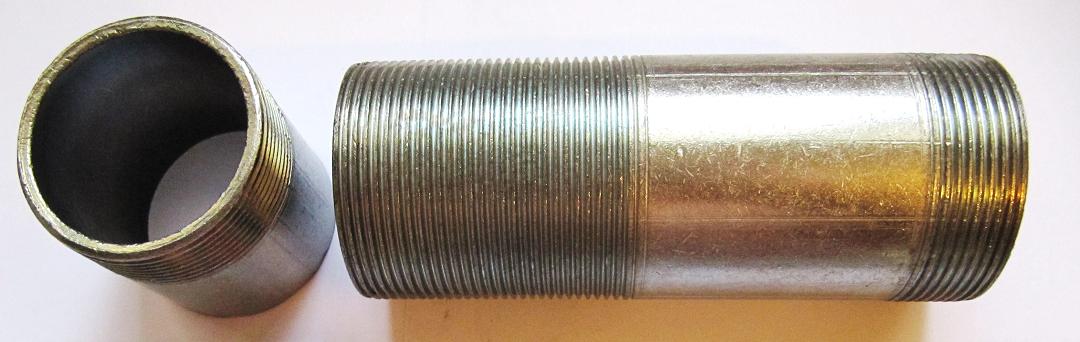

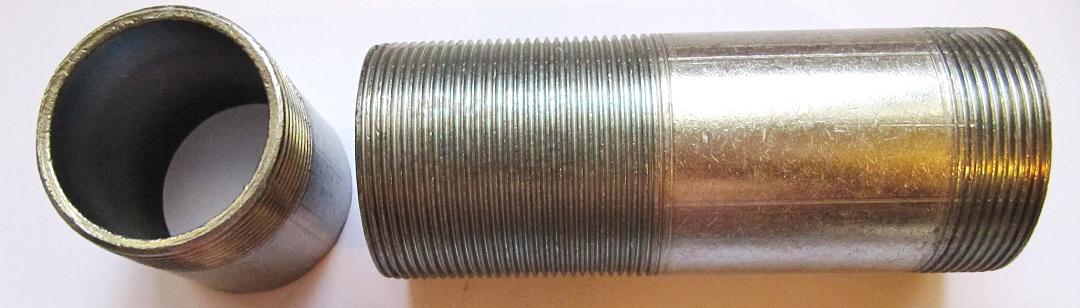

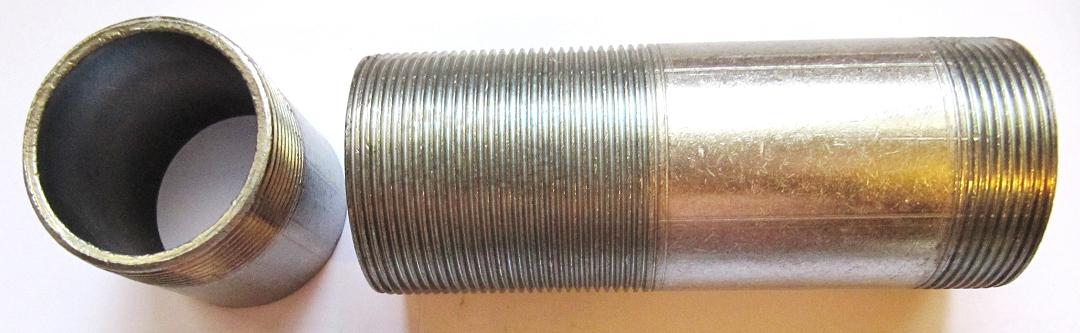

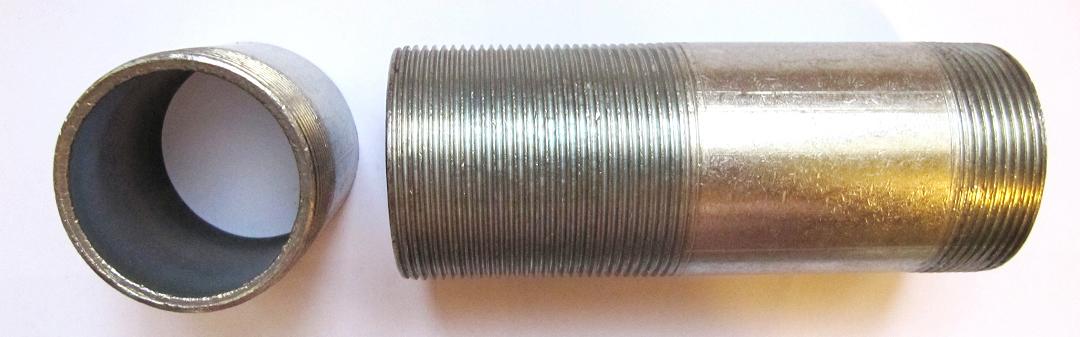

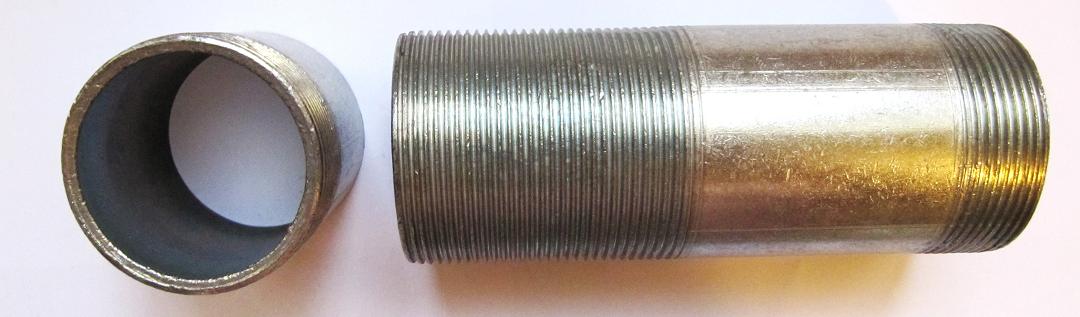

 Резьба и сгон
