Рукава высокого давления РВД

из нержавеющей стали.

Рукава высокого давления РВД изготавливаются на основе, металлорукава из сильфонного шланга это гофра труба из нержавеющей стали которая для повышения технических характеристик по давлению оплетается проволокой. Диаметры металлических рукавов до 65 диаметра могут не оплетаться проволокой. Рукав гибкий металлический из нержавеющей стали не оплетённой проволокой диаметром 1/2 дюйма, 3/4 дюйма, 1 дюйм выдерживает рабочие давление 16 атм, 1 1/4 дюйма - 10 атм, 1 1/2 дюйма - 8 атм, 2 дюйма - 6 атм, 2 1/2 дюйма - 4 атм. Металлическая оплётка рукава увеличивает технические характеристики связанные с давлением. К примеру металлорукав диаметром 200 мм без армирующий оплётки не выдержит даже минимум. Для таких шлангов нужна металлическая оплётка рукава в один слой или в два слоя. Обычно сильфонный шланг больше 65 мм оплетаются в один слой. Но всё зависит от технических характеристик РВД. Изготовление рукавов высокого давления для ГСМ или отопления производятся из нержавеющего сильфонного шланга. По краям привариваются резьбы или фланцы. Фланцы самые распространённые это сталь 20. Остальные марки стали изготавливаются под заказ что увеличивает срок производства.

РВД



Ду, мм	Нар Ду	Радиус изгиба однокр.	Радиус изгиба цикл.	Вес 1 м в кг	Рабочие давление бар
6	11,10	25	80	0,17	160
8	13,50	32	125	0,19	145
10	15,60	38	130	0,24	105
12	17,50	45	140	0,24	70
16	23,00	58	160	0,31	65
20	28,40	70	170	0,56	58
25	33,70	85	190	0,84	45
32	44,10	105	260	0,96	40
40	52,70	130	300	1,20	32
50	65,70	160	320	1,55	32
65	82,70	200	460	2,23	20
80	100,10	240	700	2,65	20
100	124,60	290	750	4,14	20
125	153,50	500	1000	6,56	18
150	184,00	700	1300	8,30	16
200	237,00	860	1350	11,50	16
250	290,00	1000	1600	16,57	10



Металлорукав.

РВД высокого давления из нержавейки - это гофра труба из нержавеющей стали сильфонного типа. Для увеличения технических характеристик по давлению дополнительно оплетается проволокой из нержавейки в один слой, в два слоя, в три слоя, и тд. Количество слоёв определяет какое давление выдержит РВД из нержавеющей стали.  По кроям привариваются соединительные фитинги или фланцы. Для производства гофра трубы используется нержавеющая сталь 304.



Гибкие шланги для подключения оборудования или прокладки трубопровода в труднодоступных местах применялись давно. Но в последнее время с увеличением мощностей и приходу новых технологий приходит и запрос на новые системы. Сегодня всё больше делается запрос на нержавеющие стали. Оборудование, трубы, фитинги из нержавейки становятся дешевле а надежность проверена годами. К примеру раньше медные трубы были дешевле нержавейки, и проще в монтаже. Сейчас трубопровод из меди стал заоблачным. Трубы из нержавейки стали дешевле, а системы монтажа вышли на новый уровень. Сегодня есть нержавеющие трубы тонкостенные который собираются на пресс фитингах. Монтаж таких труб быстрый и надежный его можно даже замуровывать в стены. Также из нержавейки появились гибкие подводки из нержавеющей стали с диаметрами 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм, 11/4 дюйма, 11/2 дюйма, 2 дюйма и 2 ½ дюйма. Такие гибкие шланги выдерживают давление от 16 атм до 5 атм в зависимости от диаметров. Но для увеличения давления и диаметра, есть РВД рукава высокого давления сделанные на основе гибких подводок из нержавеющей гофра трубы. Принцип взят от старых гибких подводок из ЕПДМ оплетенных проволокой. Но цена получается высокой связано это в первую очередь с большим объемом ручного труда. Сделать это на потоке пока нет возможности из за небольших объемов и не повторяемости каждого изделия. Производство РВД рукавов высокого давления из нержавеющей стали, состоит из токарных работ, там вытачиваются концовки для приварки к трубе и слою обмотки, могут быть фланцевые, в виде накидных гаек, резьб и тд. Заказать гайки на крупном производстве для удешевления для этого нужен большой заказ. Закупить стандартные но они сделаны с небольшим числом витков (не глубокие) ведь они не рассчитаны на большое давление. К примеру если в техническом задании запрашивается давление 80 атм. То изготавливается гибкая сильфонная труба из нержавейки, и потом отплетается проволокой в один слой в два или в три слоя. Таким образом мы делаем сам гибкий шланг из нержавеющей стали, который выдержит давление 80 атм (это к примеру может быть запрос на большие давление или меньшие). А резьба если там будет 3-4 витка выдержит давление, конечно нет. Поэтому гайки изготавливаются токарем под каждый заказ. Труба тоже производится под каждый заказ то нужен диаметр 80 мм, то 100 мм, 120 мм, то 150,…. . Потом это всё собирает и обваривает сварщик, который все это делает в инертном газе аргоне. К тому же бывают запросы например гайки из 316 нержавейки или 304, также дела обстоят и с фланцами например рукава высокого давления диаметр 80 сталь Ст.09Г2С ГОСТ 33259-2015.

 РВД рукава высокого давления из нержавеющей стали.

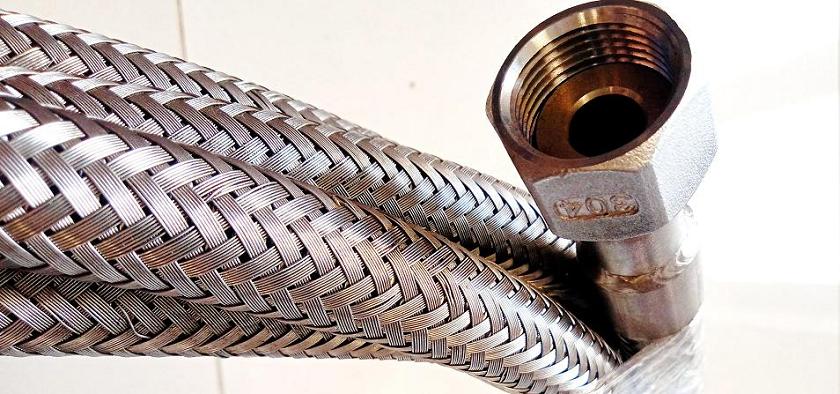

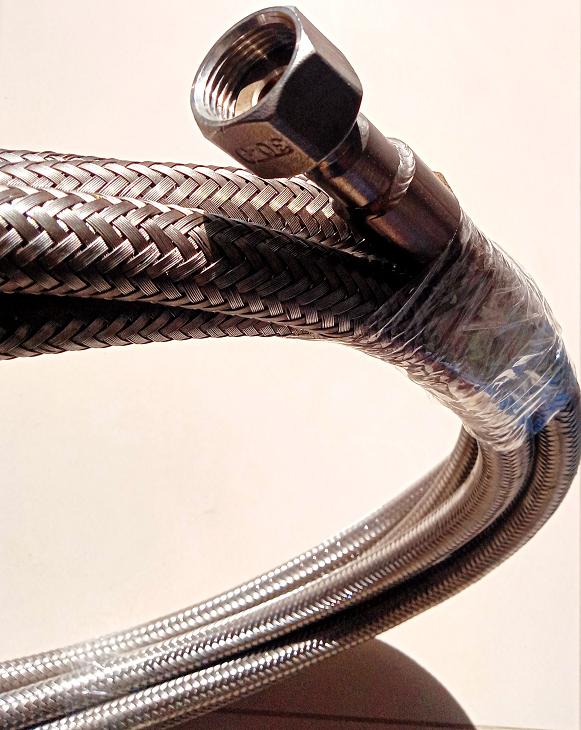

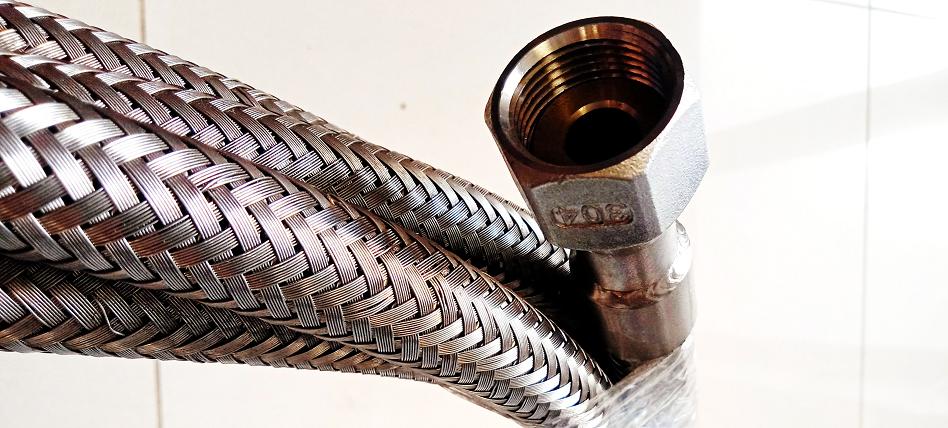

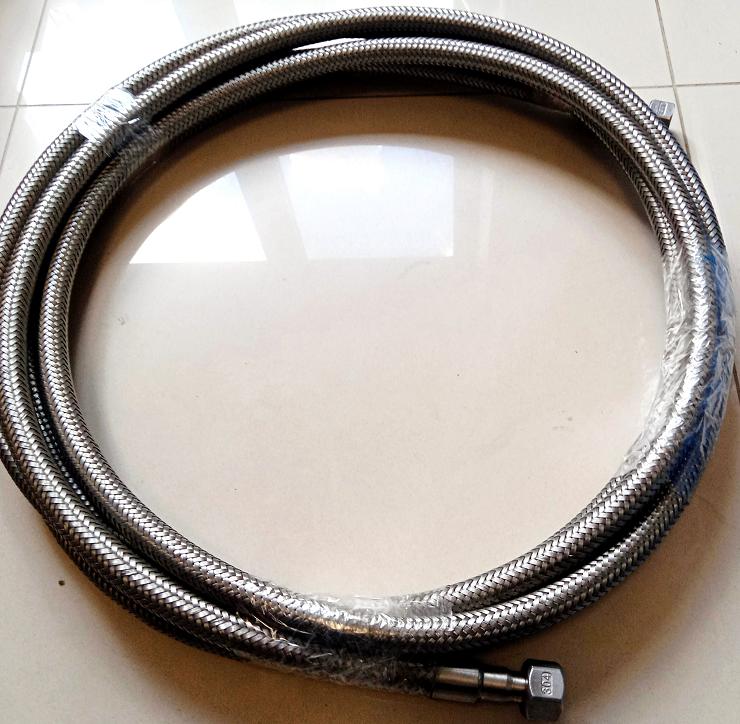

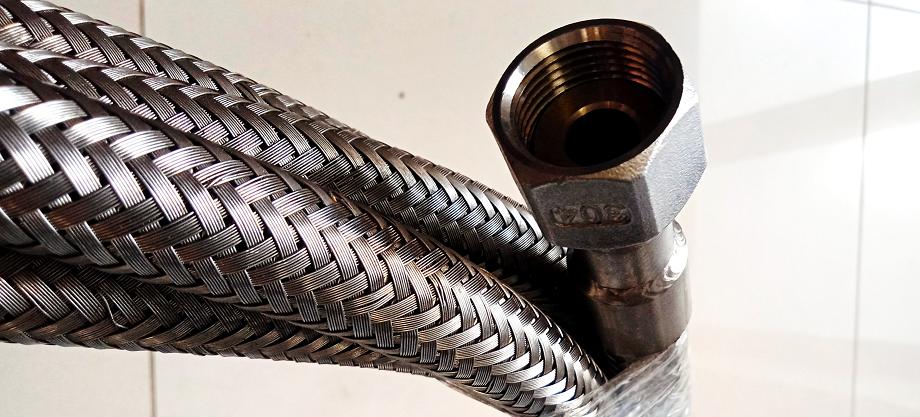

Рукава высокого давления с резьбами покроям очень удобны при быстром монтаже и выдерживают большое давление и высокие температуры. Обычно заказывают или две накидные гайки по кроям или накидную и штуцер с другой стороны. Если изготовить две наружных резьбы то нужно будет еще дополнительно установить американку. При производстве накидных гаек для рукавов высокого давления резьба делается с повышенным количеством витков. Если сама труба в РВД выдерживает давление 40 бар то и гайки должны соответствовать таким параметрам. Гайка в 4 витка навряд ли выдержит высокое давление. Каждое изделие занимает много времени это и токарные работы и сварные. Причем сварщик должен уметь варить нержавейку и это должно отличного качества. Это должен быть специалист высокого класса, так же как и токарь. На фотографиях вы можете убедится какое качество РВД. Такие гибкие шланги изготавливаются полностью из нержавеющей стали. Поэтому большинство технических характеристик можно найти в ГОСТ на нержавеющею сталь AISI 304 что соответствует советскому артиклю 08Х18Н10 где 08 процент углерода, 18 процент хрома, 10 процент никеля.
