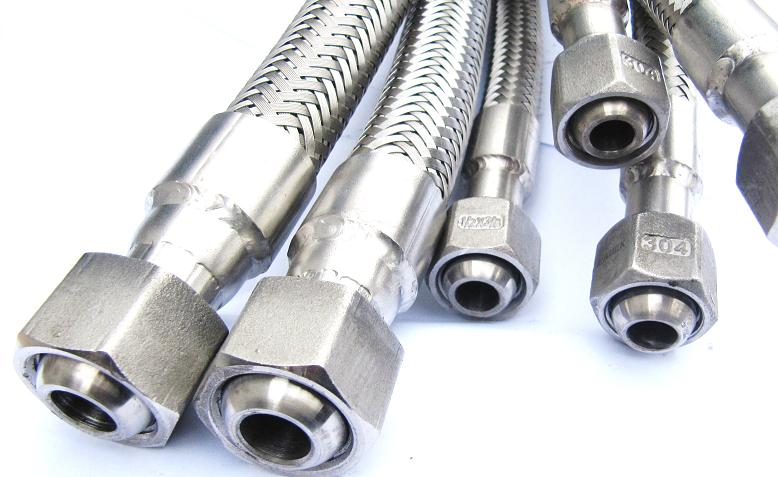

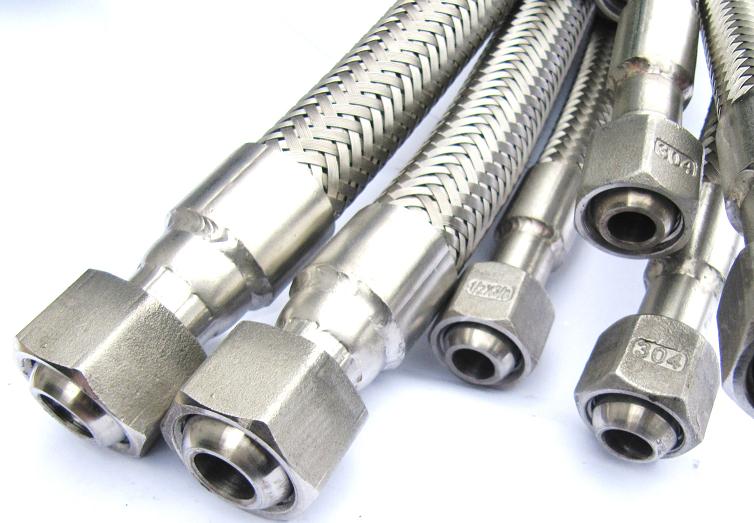

РВД рукав высокого давления

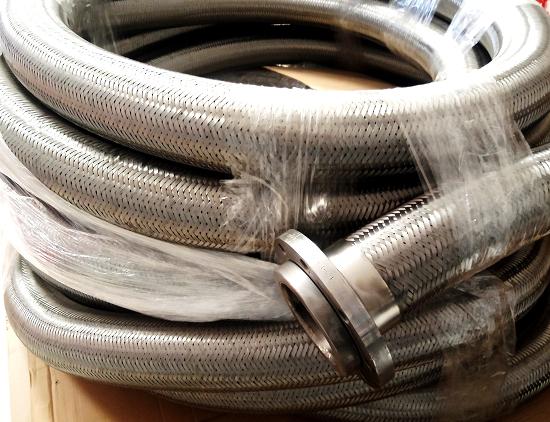

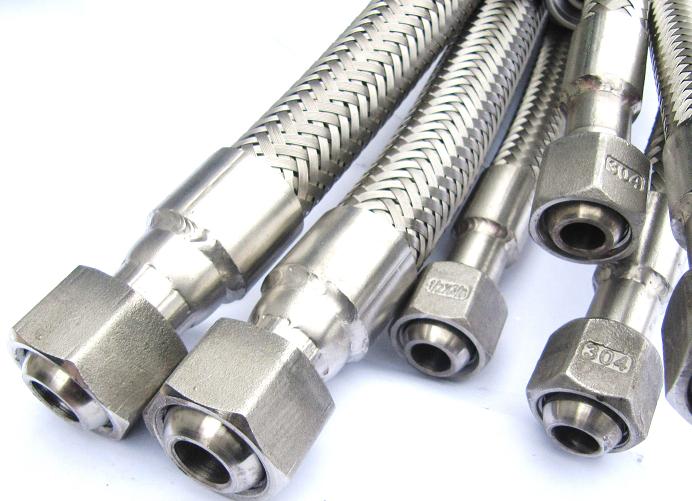

МРВД металлорукав высокого давления в сложном исполнении ниже на фото металлорукав выполнен с свободными фланцами, углами 90 градусов, с пружиной. Изготовление свободных фланцев более трудоемкий процесс, по сравнению с не повортными фланцами. В большинстве случаев приходится закупать два не поворотных комплекта, и токарь изготавливает заготовки для одного комплекта свободных фланцев. МРВД металлорукав высокого давления угловые  (с углами по кроям ) - это подбор углов отличного качества, подготовка стыков токарем для дальнейшего качественного сваривания этого узла. РВД металлорукав высокого давления с пружинами — это способ уменьшения сгибания возле концевых соединений. При даже не частых сгибаниях и разгибаниях лучше приваривать по кроям пружины что равномерно распределяет нагрузку на весь металлорукав. Пружины нужного диаметра, нужной длины, нужной упругости заказываются на специализированных заводах. Такие изделия заказываются штучно, что увеличивает цену и сроки по изготовлению.

Как замерить резьбу в дюймах для покупки металлорукава?

При заказе металлорукавов с резьбами например с накидыми гайками всегда появляется вопрос размер резьбы. Замеряя штангелем диаметр многие думают что условный диаметр и фактический это одно и тоже. На самом деле условный диаметр это показатель равный произведению диаметра в дюймах на 25 мм. Число 25 мм это сокращенное от 2,54 см взятое из переводной системы принятой в мире. Дюйм это не метрическая величина, а размер фаланги ( подобии можно мерить в попугаях, в удавах ). Поэтому длина 1 дюйм решено принять 2,54 см. Следовательно вопрос резьба 1 дюйм в мм равен условному диаметру 25 мм. Но теория и практика бывают на много интереснее. Многие замеряя диаметр наружной резьбы которая равна 33,5 мм относят ее к условному диаметру 32 мм (11/4 дюйма), что в корне не правильно. По факту (на практике) резьба 1 дюйм в мм с условным диаметром 25 будет равна диаметру 33,5 мм. А резьба 1 ¼ дюйма будет с фактическим диаметром 42,3 мм. И так в принципе по всей линейке на вопрос чему равна: резьба 2 дюйма в мм, резьба 3 дюйма в мм, резьба 4 дюйма в мм, ¾ дюйма в мм, ¼ дюйма в мм, ½ дюйма в мм. Поэтому для правильного понимания этого вопроса мы решили составить таблицу с тремя столбцами. Первый столбец это условный диаметр, второй это размер в дюймах и третий это диаметр фактической наружной резьбы в мм. Взята именно наружная резьба так как она чаще приварена к трубе или нарезана при помощи клуппа.

Условный диаметр, мм	Диаметр резьбы, дюйм	Диаметр Нар резьбы, мм
10 мм	3/8 дюйма	17 мм
15 мм	1/2 дюйма	21,3 мм
20 мм	3/4 дюйма	26,8 мм
25 мм	1 дюйм	33,5 мм
32 мм	1 1/4 дюйма	42,3 мм
40 мм	1 1/2 дюйма	48 мм
50 мм	2 дюйма	60 мм
65 мм	2 1/2 дюйма	75,5 мм
80 мм	3 дюйма	88,5 мм
90 мм	3 1/2 дюйма	101,3 мм
100 мм	4 дюйма	114 мм
125 мм	5 дюймов	140 мм
150 мм	6 дюймов	165 мм





Следующая таблица состоит из дюймового диаметра и какая к нему относится условная резьба.



Условный диаметр, мм	Диаметр резьбы, дюйм
Рукав высокого давления 10 мм	Рукав высокого давления 3/8 дюйма
Рукав высокого давления 15 мм	Рукав высокого давления 1/2 дюйма
Рукав высокого давления 20 мм	Рукав высокого давления 3/4 дюйма
Рукав высокого давления 25 мм	Рукав высокого давления 1 дюйм
Рукав высокого давления 32 мм	Рукав высокого давления 1 1/4 дюйма
Рукав высокого давления 40 мм	Рукав высокого давления 1 1/2 дюйма
Рукав высокого давления 50 мм	Рукав высокого давления 2 дюйма
Рукав высокого давления 65 мм	Рукав высокого давления 2 1/2 дюйма
Рукав высокого давления 80 мм	Рукав высокого давления 3 дюйма
Рукав высокого давления 90 мм	Рукав высокого давления 3 1/2 дюйма
Рукав высокого давления 100 мм	Рукав высокого давления 4 дюйма
Рукав высокого давления 150 мм	Рукав высокого давления 6 дюйма
Рукав высокого давления 200 мм	Рукав высокого давления 8 дюйма
Рукав высокого давления 250 мм	Рукав высокого давления 10 дюйма



Рассмотрим еще вопросы который часто встречаются при заказе металлорукава это давление и сгибание разгибание. Давление металлорукава в основном постоянная величина, но могут быть и исключения. Поэтому в 90% процентах случаев вы можете воспользоваться табличными значениями которые приведены ниже. Они составлены с дополнительным запасом они могут выдержить и больше давление. Если у вас какие то не стандартные точнее очень не стандартные условия эксплуатации, то лучше заполнить опросный лист. Что касаемо сгибания и разгибания то важно сколько этих действий будет. Если однократно то можно согнуть металлорукав с меньшим радиусом. Когда рукав высокого давления разгибают многогранно то и радиус для такого металлорукава нужно подобрать больше. Ниже в таблице мы сделали столбец 3 и 4 в котором рекомендованные диаметры металлорукава при цикличном сгибании и разгибании. В другом столбце соответственно при однократном сгибании или редком.



металлорукав Ду, мм	D резьбы Ду	Радиус изгиба однокр.	Радиус изгиба цикл.	Вес 1 м в кг	Рабочие давление бар
металлорукав 6	11,10	25	80	0,17	160
металлорукав 8	13,50	32	125	0,19	145
металлорукав 10	15,60	38	130	0,24	105
металлорукав 12	17,50	45	140	0,24	70
металлорукав 16	23,00	58	160	0,31	65
металлорукав 20	28,40	70	170	0,56	58
металлорукав 25	33,70	85	190	0,84	45
металлорукав 32	44,10	105	260	0,96	40
металлорукав 40	52,70	130	300	1,20	32
металлорукав 50	65,70	160	320	1,55	32
металлорукав 65	82,70	200	460	2,23	20
металлорукав 80	100,10	240	700	2,65	20
металлорукав 100	124,60	290	750	4,14	20
металлорукав 125	153,50	500	1000	6,56	18
металлорукав 150	184,00	700	1300	8,30	16
металлорукав 200	237,00	860	1350	11,50	16
металлорукав 250	290,00	1000	1600	16,57	10







Металлорукав — это специальный гибкий шланг из гофрированной нержавеющей трубы AISI 304, для ответственных участков трубопроводов. Он применяется для предприятий где есть высокие температуру высокое давление и агрессивные среды. Особое решение это пружины по кроям металлорукава они служат для меньшего сгибания в местах близких к местам соединения. Такие сложные решения нужны для МРВД металлорукавов высокого давления с частым сгибанием и разгибанием. Ведь основа это сильфонный нержавеющей шланг, который может быстро выходить из строя при сгибании в одной точке. Но если распределить такое механическое воздействие равномерно по всей длине, то срок эксплуатации увеличится в разы.

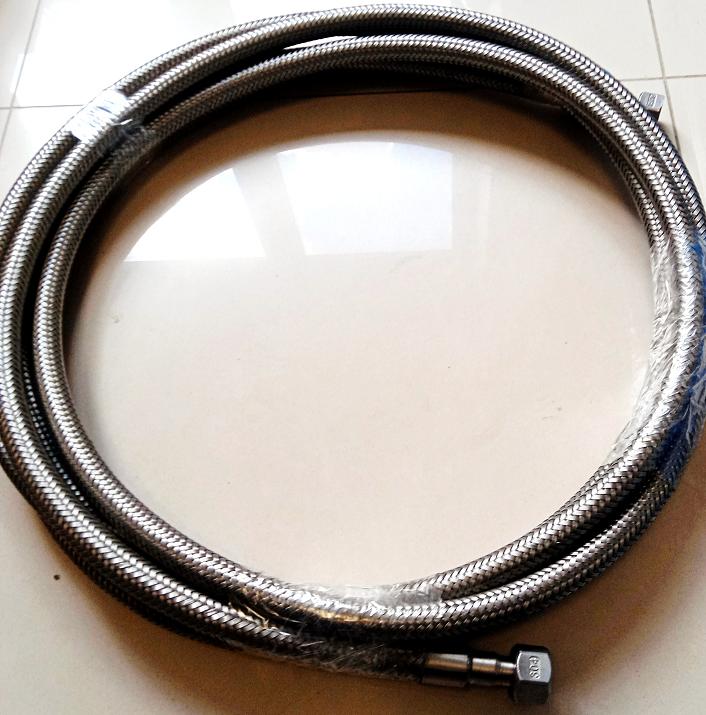

 Металлорукав высокого давления с пружинами для подключения газовых баллонов.

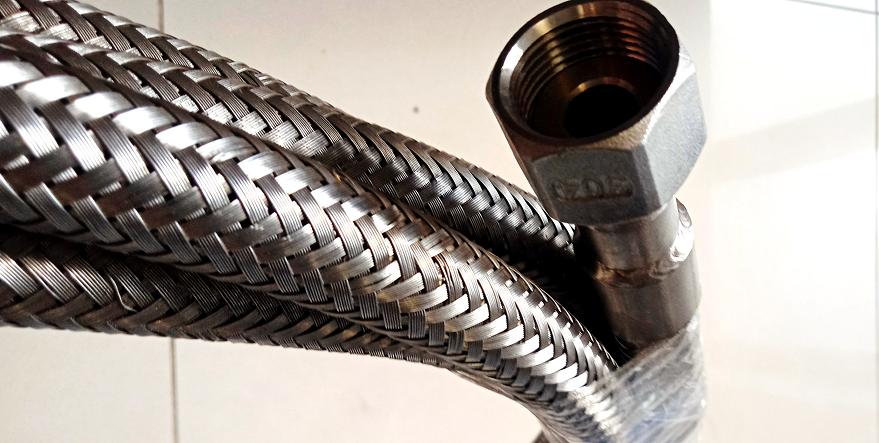

Металлорукав.

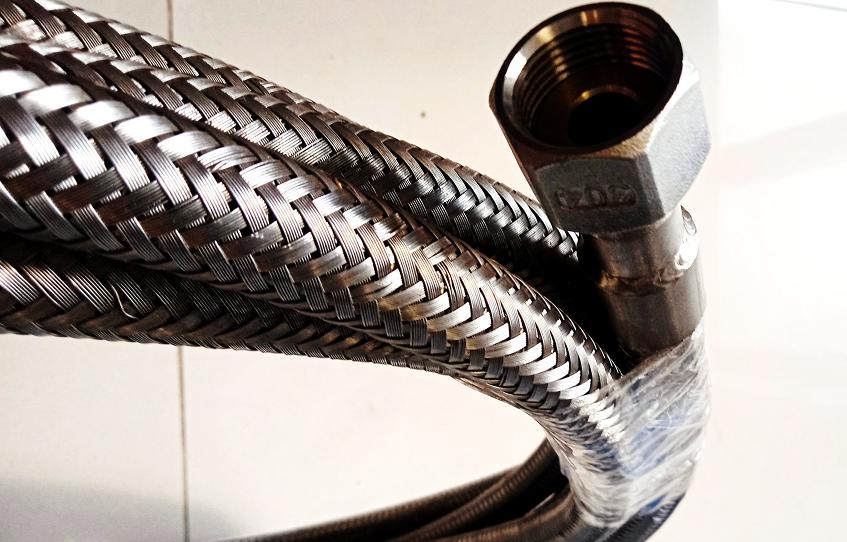

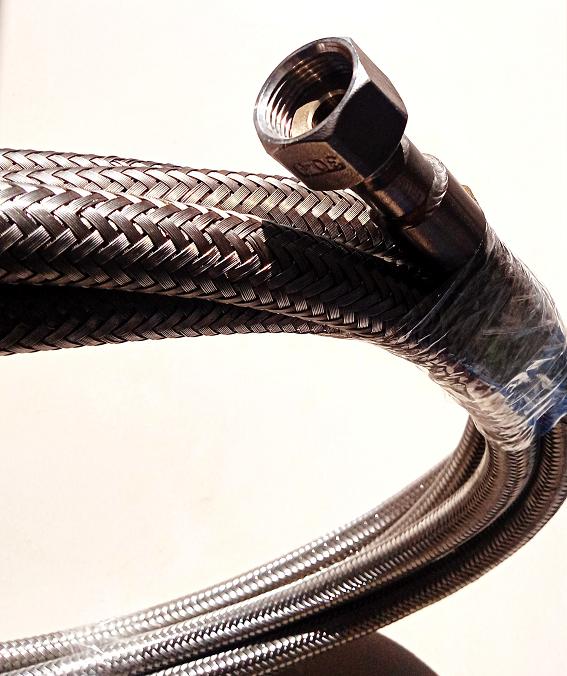

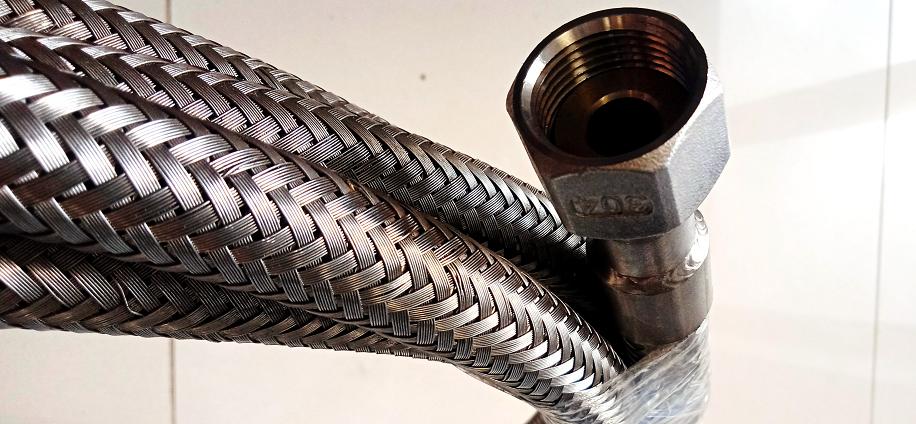

Металлорукав высокого давления с пружинами для подключения газовых баллонов, очень важный участок. Большинство рамп для подключения газовых баллонов сделаны из стальных труб с концевыми выходами со спец резьбой. Для соединения газовой рампы с газовыми баллонами нужен гибкий шланг высокого давления по кроям с накидыми гайками из латуни. Но еще латунные накидный гайки сделаны с правой резьбой ¾ дюйма. Сам же металлорукав и приварные штуцеры производятся из нержавеющей стали. Для увеличения рабочего давления больше 100 атм поверх гофра труба оплетается проволокой из нержавеющей стали. По факту мы получаем гибкий шланг полностью из нержавеющей стали, кроме накидных гаек который выполняются из латуни. Для того чтобы увеличить срок эксплуатации по краям делают пружины из специальной стали.

 Металлорукав для рамп и газовых баллонов 3/4, 1/4, СП 21,8, М30х1,5

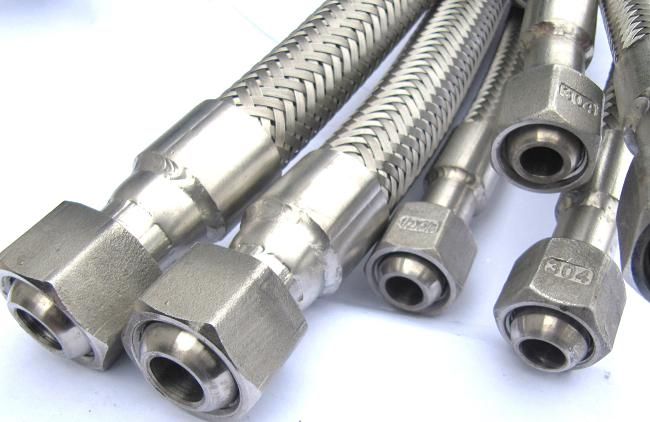

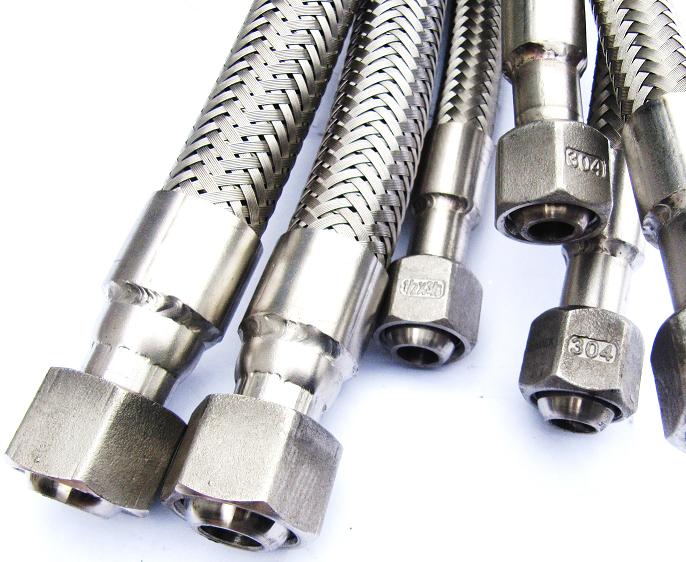

 Металлорукав высокого давления

Металлорукав высокого давления - это специальные рукава разработанные для соединения газовых баллонов и рамп. Основой служит гофра труба из нержавеющей стали AISI 304, такая маркировка пришла к нам недавно, раньше маркировка соответствовала советскому ГОСТ для нержавейки 09Х18Н9. В ГОСТе перечислен состав химических элементов кроме железа

1) указано содержание углерода 9 %,

2) Хром Cr 18%, 3) Никель Ni 9%.

Для усиления сильфонная труба оплетается проволокой из нержавейки AISI 304. Остальные части металлорукава для сжиженных газов и криогенных газов тоже выполняются из нержавейки AISI 304. По советским ГОСТам часто делаются гайки из латуни с левой резьбой СП 21,8. Есть и другие присоединения с правой и левой резьбой 3/4, 1/4, СП 21,8, М30х1,5 . Металлорукав производится полностью из нержавейки но он гибкий, чемменьше диаметр например 6 мм тем от более гибкий. Для увеличения срока службы металлорукав при производстве делают с пружинами возле креплений. Там чаще происходит сгибание и разгибание что уменьшает сроки эксплуатации. Такое решение увеличивают цену и сроки производства, но зато делает равномерную нагрузку на весь металлорукав высокого давления. Для газовых баллонов соединение с рапмами раньше называли змеевик для газовых рамп, но она более жесткой. Змеевик применяли не только для соединения газовых баллонов к рампе, но и газовых рамп с распределительными коллекторами.
